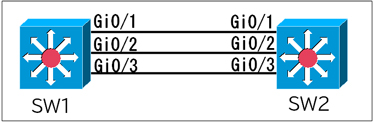

図のネットワークでは、LACPを使用してEtherChannelが形成されている。
SW1の物理ポートに設定されたLACPモードを確認する方法として、正しい記述はどれか。（2つ選択）
正解
SW2で「show lacp neighbor」コマンドを入力する
SW1で「show lacp internal」コマンドを入力する
解説
設定されたLACPモードは以下のような方法で確認することができます。
（1）自身のポートに設定されているLACPモードを確認：「show lacp internal」
（2）LACPネイバーに設定されているLACPモードを確認：「show lacp neighbor」
上記の方法で、SW1の設定を確認すると、以下のようになります。

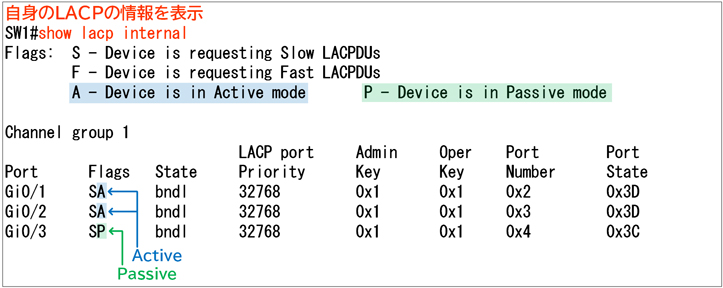

（1）自身のポートに設定されているLACPモードを確認：「show lacp internal」（SW1で入力）

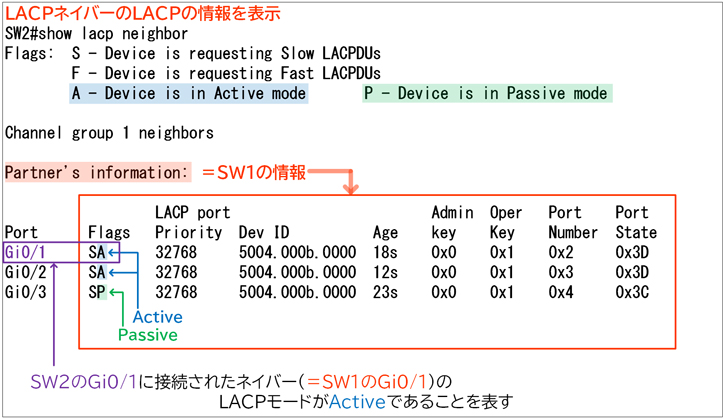

（2）LACPネイバーに設定されているLACPモードを確認：「show lacp neighbor」（SW2で入力）
よって、正解は
・SW2で「show lacp neighbor」コマンドを入力する
・SW1で「show lacp internal」コマンドを入力する
です。
その他の選択肢については、以下の通りです。
・SW1で「show lacp neighbor」コマンドを入力する
LACPネイバーの情報を表示するコマンドです。SW1の設定は確認できないため、誤りです。
・SW1で「show etherchannel」コマンドを入力する
作成しているチャネルグループや、使用しているプロトコルなど情報が表示するコマンドです。ポートに設定されているLACPモードは確認できないため、誤りです。
・SW1で「show etherchannel summary」コマンドを入力する
作成しているチャネルグループの状態や、使用しているプロトコルなどの簡易情報を表示するコマンドです。ポートに設定されているLACPモードは確認できないため、誤りです。
（1）自身のポートに設定されているLACPモードを確認：「show lacp internal」
（2）LACPネイバーに設定されているLACPモードを確認：「show lacp neighbor」
上記の方法で、SW1の設定を確認すると、以下のようになります。
（1）自身のポートに設定されているLACPモードを確認：「show lacp internal」（SW1で入力）
（2）LACPネイバーに設定されているLACPモードを確認：「show lacp neighbor」（SW2で入力）
よって、正解は
・SW2で「show lacp neighbor」コマンドを入力する
・SW1で「show lacp internal」コマンドを入力する
です。
その他の選択肢については、以下の通りです。
・SW1で「show lacp neighbor」コマンドを入力する
LACPネイバーの情報を表示するコマンドです。SW1の設定は確認できないため、誤りです。
・SW1で「show etherchannel」コマンドを入力する
作成しているチャネルグループや、使用しているプロトコルなど情報が表示するコマンドです。ポートに設定されているLACPモードは確認できないため、誤りです。
・SW1で「show etherchannel summary」コマンドを入力する
作成しているチャネルグループの状態や、使用しているプロトコルなどの簡易情報を表示するコマンドです。ポートに設定されているLACPモードは確認できないため、誤りです。
参考
【EtherChannel】
EtherChannelとは、複数の物理インターフェースを一つの論理インターフェースとして利用する技術です。
単純にスイッチ間を2本のケーブルで接続した場合、ループを防ぐためSTPの働きによって片方がブロックされることになります。
つまり、100Mの全二重として動作します。
EtherChannelを使用した場合は論理的に一つのインターフェースとして扱われるので、ループは発生しません。
つまり、200Mの全二重として動作することになります。
【コマンド構文：EtherChannelの設定】
【EtherChannelモードと組み合わせ】（○がEtherChannel形成）
EtherChannelを形成するには、対向のデバイスとEtherChannelモードを正しく組み合わせる必要があります。
【LACPとPAgP】
LACPはIEEE 802.3ad標準のEtherChannelネゴシエーションプロトコルで、非Ciscoデバイスとの接続で使用できます。
PAgPはCisco独自のEtherChannelネゴシエーションプロトコルで、非Ciscoデバイスとの接続は出来ません。
【ロードバランシング方式】
EtherChannelはロードバランシング（負荷分散）をサポートしています。
(config)#port-channel load-balance {src-ip | dst-ip | src-dst-ip | src-mac | dst-mac | src-dst-mac}
【レイヤ2 EtherChannelの設定例】
上記の設定を、対向のデバイスでも行う必要があります。
【レイヤ3 EtherChannelの設定例】
上記の設定を、対向のデバイスでも行う必要があります。
【EtherChannelでポートをバンドルする際にデバイス内、および対向のデバイスと共通にする必要がある設定】
・イーサーネットメディアタイプ
・速度とデュプレックス
・スイッチポートの種類（アクセスポート/トランクポート/レイヤ3ポート）
・割り当てるVLAN（アクセスポートの場合）
・ネイティブVLANと搬送するVLANの範囲（トランクポートの場合）
・トランキングモード（トランクポートの場合）
EtherChannelを形成した後にポートで上記の設定を変更すると、そのポートはバンドルから外れます。
【EtherChannelの確認】
EtherChannelを確認する主なコマンドは以下の通りです。
・show etherchannel
・show etherchannel summary
・show interfaces port-channel
・show etherchannel port
・show {pagp | lacp} neighbor
・show {pagp | lacp} internal
・show {pagp | lacp} counters
以下を設定した状況でそれぞれの表示を確認します。
・チャネルグループ5は「レイヤ2 EtherChannel」、「Fa0/1と0/2が所属」、「静的に設定」
・チャネルグループ7は「レイヤ3 EtherChannel」、「Fa0/3と0/4と0/5が所属」、「PAgPを使用」
・チャネルグループ10は「レイヤ2 EtherChannel」、「Fa0/6と0/7が所属」、「LACPを使用」
※状態確認のため、Fa0/2とFa0/5～7にはケーブルを接続しません
「show etherchannel」を使用すると、作成しているチャネルグループや、使用しているプロトコルなど情報が表示されます。
「show etherchannel summary」を使用すると、作成しているチャネルグループの状態や、使用しているプロトコルなどの簡易情報が表示されます。
「show interfaces port-channel {ポートチャネル番号}」を使用すると、指定したポートチャネル（論理インターフェース）の情報が表示されます。
「show etherchannel port」を使用すると、チャネルグループごとに各ポートの情報が表示されます。
「show pagp neighbor」を使用すると、PAgPネイバーの情報が表示されます。
「show lacp neighbor」を使用すると、LACPネイバーの情報が表示されます。
「show pagp internal」を使用すると、自身のPAgP情報が表示されます。
「show lacp internal」を使用すると、自身のLACP情報が表示されます。
「show pagp counters」を使用すると、送受信しているPAgPパケットの数とエラーとなったパケットの数が表示されます。
カウントしているPAgPパケットの数は「clear pagp counters」コマンドでクリアできます。
「show lacp counters」を使用すると、送受信しているLACPパケットの数とエラーとなったパケットの数が表示されます。
カウントしているLACPパケットの数は「clear lacp counters」コマンドでクリアできます。
EtherChannelとは、複数の物理インターフェースを一つの論理インターフェースとして利用する技術です。
単純にスイッチ間を2本のケーブルで接続した場合、ループを防ぐためSTPの働きによって片方がブロックされることになります。
つまり、100Mの全二重として動作します。
EtherChannelを使用した場合は論理的に一つのインターフェースとして扱われるので、ループは発生しません。
つまり、200Mの全二重として動作することになります。
【コマンド構文：EtherChannelの設定】
【EtherChannelモードと組み合わせ】（○がEtherChannel形成）
EtherChannelを形成するには、対向のデバイスとEtherChannelモードを正しく組み合わせる必要があります。
【LACPとPAgP】
LACPはIEEE 802.3ad標準のEtherChannelネゴシエーションプロトコルで、非Ciscoデバイスとの接続で使用できます。
PAgPはCisco独自のEtherChannelネゴシエーションプロトコルで、非Ciscoデバイスとの接続は出来ません。
【ロードバランシング方式】
EtherChannelはロードバランシング（負荷分散）をサポートしています。
(config)#port-channel load-balance {src-ip | dst-ip | src-dst-ip | src-mac | dst-mac | src-dst-mac}
【レイヤ2 EtherChannelの設定例】
上記の設定を、対向のデバイスでも行う必要があります。
【レイヤ3 EtherChannelの設定例】
上記の設定を、対向のデバイスでも行う必要があります。
【EtherChannelでポートをバンドルする際にデバイス内、および対向のデバイスと共通にする必要がある設定】
・イーサーネットメディアタイプ
・速度とデュプレックス
・スイッチポートの種類（アクセスポート/トランクポート/レイヤ3ポート）
・割り当てるVLAN（アクセスポートの場合）
・ネイティブVLANと搬送するVLANの範囲（トランクポートの場合）
・トランキングモード（トランクポートの場合）
EtherChannelを形成した後にポートで上記の設定を変更すると、そのポートはバンドルから外れます。
【EtherChannelの確認】
EtherChannelを確認する主なコマンドは以下の通りです。
・show etherchannel
・show etherchannel summary
・show interfaces port-channel
・show etherchannel port
・show {pagp | lacp} neighbor
・show {pagp | lacp} internal
・show {pagp | lacp} counters
以下を設定した状況でそれぞれの表示を確認します。
・チャネルグループ5は「レイヤ2 EtherChannel」、「Fa0/1と0/2が所属」、「静的に設定」
・チャネルグループ7は「レイヤ3 EtherChannel」、「Fa0/3と0/4と0/5が所属」、「PAgPを使用」
・チャネルグループ10は「レイヤ2 EtherChannel」、「Fa0/6と0/7が所属」、「LACPを使用」
※状態確認のため、Fa0/2とFa0/5～7にはケーブルを接続しません
「show etherchannel」を使用すると、作成しているチャネルグループや、使用しているプロトコルなど情報が表示されます。
「show etherchannel summary」を使用すると、作成しているチャネルグループの状態や、使用しているプロトコルなどの簡易情報が表示されます。
「show interfaces port-channel {ポートチャネル番号}」を使用すると、指定したポートチャネル（論理インターフェース）の情報が表示されます。
「show etherchannel port」を使用すると、チャネルグループごとに各ポートの情報が表示されます。
「show pagp neighbor」を使用すると、PAgPネイバーの情報が表示されます。
「show lacp neighbor」を使用すると、LACPネイバーの情報が表示されます。
「show pagp internal」を使用すると、自身のPAgP情報が表示されます。
「show lacp internal」を使用すると、自身のLACP情報が表示されます。
「show pagp counters」を使用すると、送受信しているPAgPパケットの数とエラーとなったパケットの数が表示されます。
カウントしているPAgPパケットの数は「clear pagp counters」コマンドでクリアできます。
「show lacp counters」を使用すると、送受信しているLACPパケットの数とエラーとなったパケットの数が表示されます。
カウントしているLACPパケットの数は「clear lacp counters」コマンドでクリアできます。
