以下の要件を満たすために必要なコマンドはどれか(3つ選択)
・VLAN2を作成
・VLAN2のVLAN名を「Ping-t」にする
・VLAN2をポートに割り当てる
・VLAN2を作成
・VLAN2のVLAN名を「Ping-t」にする
・VLAN2をポートに割り当てる
正解
(config)#vlan 2
(config-vlan)#name Ping-t
(config)#interface FastEthernet 0/1
(config-if)#switchport access vlan 2
解説
新しいVLANを導入する際の基本的な3つのステップは、以下のとおりです。
1.VLANを作成する
2.VLANに名前を設定する
3.VLANをポートに割り当てる
【コマンド構文:VLAN作成】
(config)#vlan {vlan番号}
(config-vlan)#name {vlan名} (任意)
※VLANは、VLANコンフィグレーションモードを抜ける際に作成されます。
【コマンド構文:VLANの割り当て】
(config-if)#switchport access vlan {VLAN番号}
よって正解は
(config)#vlan 2
(config-vlan)#name Ping-t
(config)#interface FastEthernet 0/1
(config-if)#switchport access vlan 2
です。
【設定例】
![<img src="/mondai3/img/jpg/k38209.jpg">](https://ping-t-resouces.com/uploads/question_image/file/5065/k38209.jpg)
なお、VLANに名前を付けなかった場合は「VLAN+VLAN番号」が名前となります。
![<img src="/mondai3/img/jpg/kk37371.jpg">](https://ping-t-resouces.com/uploads/question_image/file/5066/kk37371.jpg)
その他の選択肢については、以下の通りです。

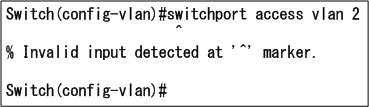

・(config-vlan)#switchport access vlan 2
コマンドを入力しているモードが不適切なので、コマンドが受け付けられません。
![【図を表示】](https://ping-t-resouces.com/uploads/question_image/file/5700/k38207.jpg)
「switchport access vlan」コマンドは、VLANを割り当てたい物理ポートのインターフェースコンフィグレーションモードで入力する必要があります。

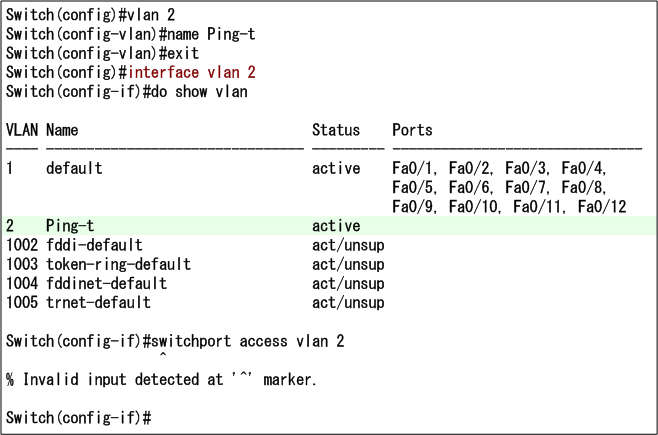

・(config)#interface vlan 2
設問の要件とは関係のないコマンドなので、誤りです。(上記コマンドを入力しても、ポートにVLAN2を割り当てられません。また、「switchport access vlan」コマンドも受け付けられません)
![【図を表示2】](https://ping-t-resouces.com/uploads/question_image/file/5701/kk38207.jpg)
・(config)#vlan-name Ping-t 2
存在しないコマンドなので、誤りです。
1.VLANを作成する
2.VLANに名前を設定する
3.VLANをポートに割り当てる
【コマンド構文:VLAN作成】
(config)#vlan {vlan番号}
(config-vlan)#name {vlan名} (任意)
※VLANは、VLANコンフィグレーションモードを抜ける際に作成されます。
【コマンド構文:VLANの割り当て】
(config-if)#switchport access vlan {VLAN番号}
よって正解は
(config)#vlan 2
(config-vlan)#name Ping-t
(config)#interface FastEthernet 0/1
(config-if)#switchport access vlan 2
です。
【設定例】
![<img src="/mondai3/img/jpg/k38209.jpg">](https://ping-t-resouces.com/uploads/question_image/file/5065/k38209.jpg)
なお、VLANに名前を付けなかった場合は「VLAN+VLAN番号」が名前となります。
![<img src="/mondai3/img/jpg/kk37371.jpg">](https://ping-t-resouces.com/uploads/question_image/file/5066/kk37371.jpg)
その他の選択肢については、以下の通りです。
・(config-vlan)#switchport access vlan 2
コマンドを入力しているモードが不適切なので、コマンドが受け付けられません。
![【図を表示】](https://ping-t-resouces.com/uploads/question_image/file/5700/k38207.jpg)
「switchport access vlan」コマンドは、VLANを割り当てたい物理ポートのインターフェースコンフィグレーションモードで入力する必要があります。
・(config)#interface vlan 2
設問の要件とは関係のないコマンドなので、誤りです。(上記コマンドを入力しても、ポートにVLAN2を割り当てられません。また、「switchport access vlan」コマンドも受け付けられません)
![【図を表示2】](https://ping-t-resouces.com/uploads/question_image/file/5701/kk38207.jpg)
・(config)#vlan-name Ping-t 2
存在しないコマンドなので、誤りです。
参考
【VLAN】
VLAN(Virtual LAN)とはユーザの物理的な位置に関係なく、ユーザを論理的にグループ分けできる技術です。
VLANで論理的にグループ分けすることにより、異なるVLANに属しているユーザとは通信できないようになります。
![<img src="/mondai3/img/jpg/k37765.jpg">](https://ping-t-resouces.com/uploads/question_image/file/3800/k37765.jpg)
【コマンド構文:VLAN作成】
(config)#vlan {vlan番号}
(config-vlan)#name {vlan名} (任意)
【コマンド構文:VLANの割り当て】
(config-if)#switchport access vlan {VLAN番号}
【VLAN番号】
・1~4094から指定(作成)可能
・デフォルトでVLAN1とVLAN1002~1005が作成済み
・デフォルトで作成されているVLANは削除できない
・デフォルトで全てのポートはVLAN1に所属(デフォルトVLANと呼ばれる)
【VLAN間ルーティング】
通常、異なるVLANに属するデバイスとの通信は出来ません。
![<img src="/mondai3/img/jpg/kkkkk37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4176/kkkkk37767.jpg)
異なるVLANに属するデバイスと通信するには、VLAN間ルーティングの設定が必要になります。
VLAN間ルーティングには「マルチレイヤスイッチを使った方法」や、1本のリンクでルータとL2スイッチを接続する「ルータ・オン・ア・スティック」(ROAS:Router-On-A-Stick)などがあります。
【マルチレイヤスイッチによるVLAN間ルーティング設定例】
![<img src="/mondai3/img/jpg/kkkkkk37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4177/kkkkkk37767.jpg)
マルチレイヤスイッチに必要な設定は以下の通りです。
・ルーティングの有効化
・SVI(Switch Virtual Interface)の作成
・インターフェースへのVLAN割り当て
![<img src="/mondai3/img/jpg/kkkkkkk37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4178/kkkkkkk37767.jpg)
【ルータ・オン・ア・スティックによるVLAN間ルーティングの設定例】(ROAS:Router-On-A-Stick)
![<img src="/mondai3/img/jpg/k37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4179/k37767.jpg)
スイッチに必要な設定は以下の通りです。
・ルータとの接続ポートをトランクポートに設定
![<img src="/mondai3/img/jpg/kk37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4180/kk37767.jpg)
ルータに必要な設定は以下の通りです。
・VLANごとのサブインターフェースを作成
・VLANカプセル化方式の指定とVLAN IDの指定
・サブインターフェースにIPアドレスを設定
![<img src="/mondai3/img/jpg/kkk37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4181/kkk37767.jpg)
なお、ルータ・オン・ア・スティックには、以下のような欠点があります。
・トランクリンク一箇所の障害がネットワーク全体に影響する(シングルポイント障害)
・トランクリンクにアクセスが集中するため、輻輳の原因になる(帯域幅問題)
VLAN(Virtual LAN)とはユーザの物理的な位置に関係なく、ユーザを論理的にグループ分けできる技術です。
VLANで論理的にグループ分けすることにより、異なるVLANに属しているユーザとは通信できないようになります。
![<img src="/mondai3/img/jpg/k37765.jpg">](https://ping-t-resouces.com/uploads/question_image/file/3800/k37765.jpg)
【コマンド構文:VLAN作成】
(config)#vlan {vlan番号}
(config-vlan)#name {vlan名} (任意)
【コマンド構文:VLANの割り当て】
(config-if)#switchport access vlan {VLAN番号}
【VLAN番号】
・1~4094から指定(作成)可能
・デフォルトでVLAN1とVLAN1002~1005が作成済み
・デフォルトで作成されているVLANは削除できない
・デフォルトで全てのポートはVLAN1に所属(デフォルトVLANと呼ばれる)
【VLAN間ルーティング】
通常、異なるVLANに属するデバイスとの通信は出来ません。
![<img src="/mondai3/img/jpg/kkkkk37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4176/kkkkk37767.jpg)
異なるVLANに属するデバイスと通信するには、VLAN間ルーティングの設定が必要になります。
VLAN間ルーティングには「マルチレイヤスイッチを使った方法」や、1本のリンクでルータとL2スイッチを接続する「ルータ・オン・ア・スティック」(ROAS:Router-On-A-Stick)などがあります。
【マルチレイヤスイッチによるVLAN間ルーティング設定例】
![<img src="/mondai3/img/jpg/kkkkkk37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4177/kkkkkk37767.jpg)
マルチレイヤスイッチに必要な設定は以下の通りです。
・ルーティングの有効化
・SVI(Switch Virtual Interface)の作成
・インターフェースへのVLAN割り当て
![<img src="/mondai3/img/jpg/kkkkkkk37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4178/kkkkkkk37767.jpg)
【ルータ・オン・ア・スティックによるVLAN間ルーティングの設定例】(ROAS:Router-On-A-Stick)
![<img src="/mondai3/img/jpg/k37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4179/k37767.jpg)
スイッチに必要な設定は以下の通りです。
・ルータとの接続ポートをトランクポートに設定
![<img src="/mondai3/img/jpg/kk37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4180/kk37767.jpg)
ルータに必要な設定は以下の通りです。
・VLANごとのサブインターフェースを作成
・VLANカプセル化方式の指定とVLAN IDの指定
・サブインターフェースにIPアドレスを設定
![<img src="/mondai3/img/jpg/kkk37767.jpg">](https://ping-t-resouces.com/uploads/question_image/file/4181/kkk37767.jpg)
なお、ルータ・オン・ア・スティックには、以下のような欠点があります。
・トランクリンク一箇所の障害がネットワーク全体に影響する(シングルポイント障害)
・トランクリンクにアクセスが集中するため、輻輳の原因になる(帯域幅問題)
問題で指定されている選択すべき数と正解の選択肢の数が違う
公開日 2024/07/03
「以下の要件を満たすために必要なコマンドはどれか(3つ選択)」という問題ですが、4つの選択肢が正解となっているように思いますが、勘違いでしょうか?
s
soh1021
2024/07/03 16:30
3つ目の選択肢が2つの構文で一つの選択肢となっているため3つ選択で正しいです。
他選択肢が誤りである理由は解説に記載がありますので割愛します。
コメント
この投稿に対して返信しませんか?
m masanaosako
2024/07/04 14:37
ご説明いただきありがとうございます。 まさに私の勘違いでした。 お恥ずかしい限りですが、納得いたしました。
