助け合いフォーラム
CCNA(200-301)
問題ID : 8208
問題を開く
FCSについて正しい記述はどれか（2つ選択）
正解
イーサネットトレーラに格納されている
受信したデータに誤りがないかの確認に使われる
解説
データリンク層で生成されるEthernetフレームには、「FCS（Frame Check Sequence）」と呼ばれる、エラー検出用のフィールドが付加されます。
FCSは4バイト（32ビット）のフィールドで、宛先アドレスからデータまでの合計ビットを元に送信元で「CRC」と呼ばれる計算方法で算出したCRC値を格納しています。
受信側では受信フレームのCRC値の再計算が行われ、値が異なる場合にはこのフレームにエラーが発生していると判断してフレームを破棄します。
よって正解は
・イーサネットトレーラに格納されている
・受信したデータに誤りがないかの確認に使われる
です。
その他の選択肢については、以下の通りです。
・イーサネットヘッダに格納されている
トレーラに格納されるので誤りです。
・6byteで構成される
4byteなので誤りです。
・フレームが始まることを知らせる目印に使われる
SFDについての記述なので誤りです。
・受信したデータが壊れていた場合は壊れている部分を修復する
FCSは修復は行わないので誤りです。
受信したフレームのデータが壊れていた場合は、そのフレームを破棄して再送要求を行います。
FCSは4バイト（32ビット）のフィールドで、宛先アドレスからデータまでの合計ビットを元に送信元で「CRC」と呼ばれる計算方法で算出したCRC値を格納しています。
受信側では受信フレームのCRC値の再計算が行われ、値が異なる場合にはこのフレームにエラーが発生していると判断してフレームを破棄します。
よって正解は
・イーサネットトレーラに格納されている
・受信したデータに誤りがないかの確認に使われる
です。
その他の選択肢については、以下の通りです。
・イーサネットヘッダに格納されている
トレーラに格納されるので誤りです。
・6byteで構成される
4byteなので誤りです。
・フレームが始まることを知らせる目印に使われる
SFDについての記述なので誤りです。
・受信したデータが壊れていた場合は壊れている部分を修復する
FCSは修復は行わないので誤りです。
受信したフレームのデータが壊れていた場合は、そのフレームを破棄して再送要求を行います。
参考
Ethernetフレームは以下のフィールドによって構成されます
・プリアンブル：送信側と受信側の同期を取るためのビット列（10101010…の繰り返し）
・SFD（Start Frame Delimiter）：フレームが始まることを知らせる目印（10101011）
・宛先MACアドレス（DA：Destination MAC Address）：フレームの宛先MACアドレス
・送信元MACアドレス（SA：Source MAC Address）：フレームの送信元MACアドレス
・タイプ：フレームが運ぶデータの種類（0x0800：IPv4、0x86dd：IPv6など）
・データ：フレームが運ぶデータ
・FCS（Frame Check Sequence）：フレームの誤り（データ不良）検知のための、CRC（巡回冗長検査）チェックサムデータ

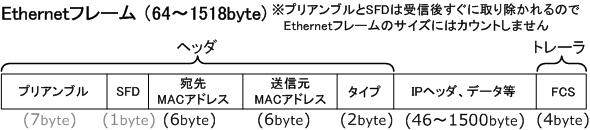

【Ethernetフレームフォーマット】
・プリアンブル：送信側と受信側の同期を取るためのビット列（10101010…の繰り返し）
・SFD（Start Frame Delimiter）：フレームが始まることを知らせる目印（10101011）
・宛先MACアドレス（DA：Destination MAC Address）：フレームの宛先MACアドレス
・送信元MACアドレス（SA：Source MAC Address）：フレームの送信元MACアドレス
・タイプ：フレームが運ぶデータの種類（0x0800：IPv4、0x86dd：IPv6など）
・データ：フレームが運ぶデータ
・FCS（Frame Check Sequence）：フレームの誤り（データ不良）検知のための、CRC（巡回冗長検査）チェックサムデータ
【Ethernetフレームフォーマット】
FCSの参考について
公開日 2024/07/17
FCSについての問題ですが、参考をみても答えを導き出せません。
この参考は正しいのでしょうか？
スタッフからの返信
この投稿に対して返信しませんか？
s staff_nagao
2024/07/17 11:34
komasinafuriさん ご指摘の点を修正致しました。 ご報告、誠にありがとうございました。
