問題ID : 7360
問題を開く

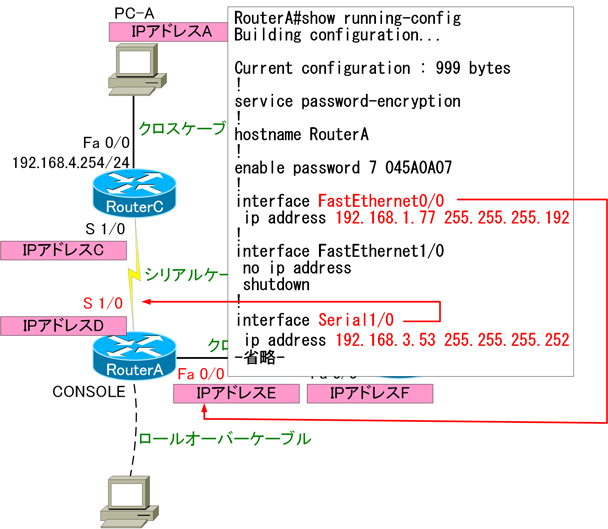

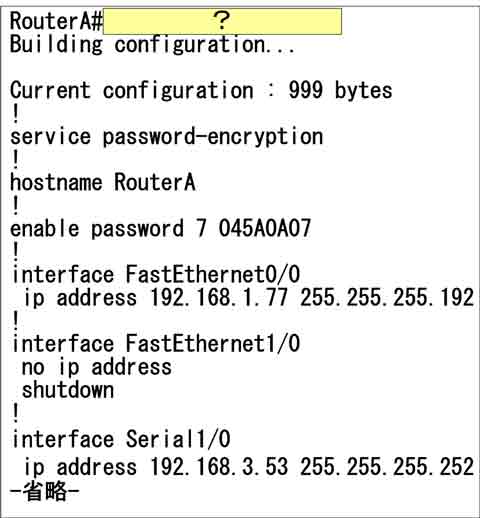

上記情報はRouterAの現在の設定情報です。
図について適切な記述はどれか(5つ選択)

正解

使用しているコマンドは"show running-config"である

[IPアドレスC]に割り当て可能なIPアドレスは「192.168.3.54」である

[IPアドレスF]に割り当て可能なIPアドレスは「192.168.1.126」である

[IPアドレスA]に割り当て可能なIPアドレスは「192.168.4.1」である

[IPアドレスB]に割り当て可能なIPアドレスは「192.168.2.1」である

解説

設問では、"show running-config"を利用して、RouterAの現在の設定情報を表示しています。
「show running-config」の情報より、「IPアドレスD」は「192.168.3.53/30」 「IPアドレスE」は「192.168.1.77/26」であることがわかります。
「IPアドレスD」をサブネット計算することにより、同一ネットワークに属する「IPアドレスC」が「192.168.3.54」であることがわかります。
「IPアドレスE」をサブネット計算することにより、同一ネットワークに属する「IPアドレスF」で使用できる範囲が「192.168.1.65~126」であることがわかります。
「RouterCのFa0/0」をサブネット計算することにより、そこをデフォルトゲートウェイとするPC-Aの「IPアドレスA」で考えられる範囲は「192.168.4.1~253」であることがわかります。
「RouterBのFa0/1」をサブネット計算することにより、そこをデフォルトゲートウェイとするPC-Bの「IPアドレスB」で考えられる範囲は「192.168.2.1~253」であることがわかります。

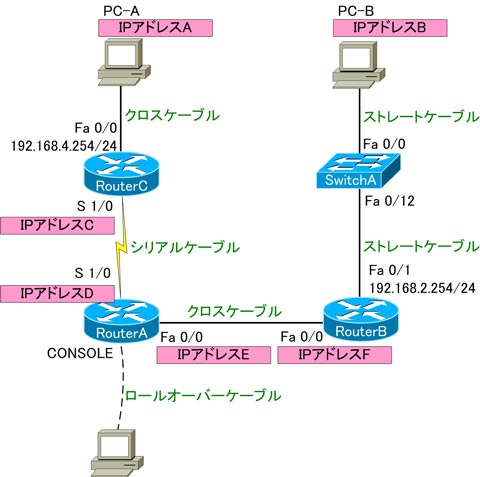

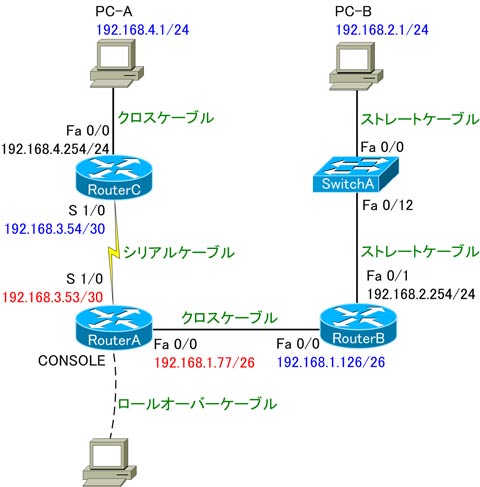

設問の情報より、以下のようになっていることが導き出せます。(青文字のIPアドレスについては割り当て可能な数字を入れています)

参考

【2進数と10進数と16進数】
数値の表記方法には「2進数」や「10進数」や「16進数」といった種類があります。


「0~17」をそれぞれの方法で表記すると以下のようになります。


[進数の考え方]
進数は「その数になったら次の位に繰り上がる」と考えるとわかりやすくなります。
例えば、2進数では「1」の次の数は「2」なので次の位に繰り上がり「10」となります。
10進数では「9」の次の数は「10」なので次の位(十の位)に繰り上がり「10」となります。
16進数では「F」の次の数は「10進数で数えて16」になるので次の位に繰り上がり「10」となります。
※「9」の次の数字は無いので16進数ではアルファベットの「A、B、C、D、E、F」を9に続く数字として使用します。16進数の「A」は10進数の10、16進数の「F」は10進数の15にあたります。

【10進数と2進数の変換方法】
さまざまな変換方法がありますが、ここでは簡単に以下の変換表を使います。

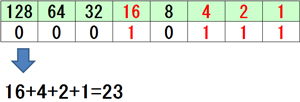

■2進数から10進数への変換
変換したい2進数の数値を変換表に入れて、「1」が入った部分を全て足します。(表には右詰めで入れます)
足した合計が10進数の数値になります。
例) 2進数の「10111」を10進数に変換する

答) 23

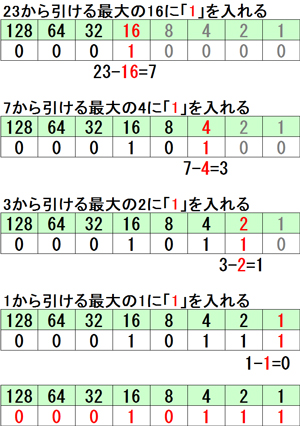

■10進数から2進数への変換
変換したい10進数の数値を変換表の大きい方から引いていき、引いた部分に「1」を入れます。
数値が0になるまで引いたときに、変換表に入っている「0」と「1」の並びが2進数の数値になります。
例) 10進数の「23」を2進数に変換する

答) 10111

【IPアドレスの構成】
IPアドレスは「ネットワーク部」と「ホスト部」で構成されます。

ネットワーク部は、所属しているネットワークグループを示す部分です。
ホスト部は、そのグループの中のどれかを示す部分です。

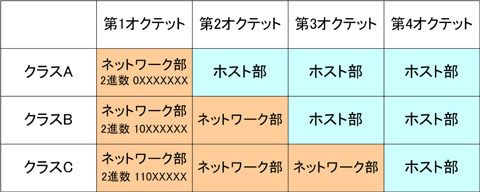

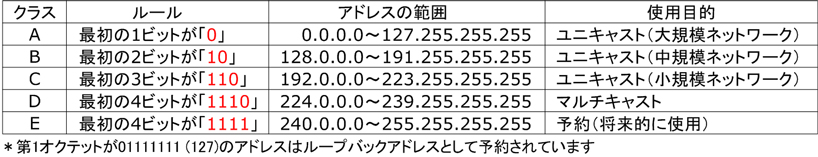

ネットワーク部とホスト部の境界線はクラスごとに決められています。


クラスAは第1オクテット(8ビット)までがネットワーク部なので「/8」となります。
クラスBは第2オクテット(16ビット)までがネットワーク部なので「/16」となります。
クラスCは第3オクテット(24ビット)までがネットワーク部なので「/24」となります。
クラスDとEは特殊な用途のためネットワーク部とホスト部の区別はありません。

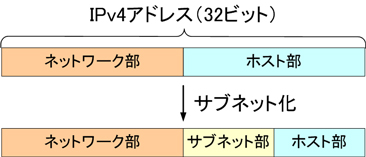

【サブネット】(サブネットワーク)

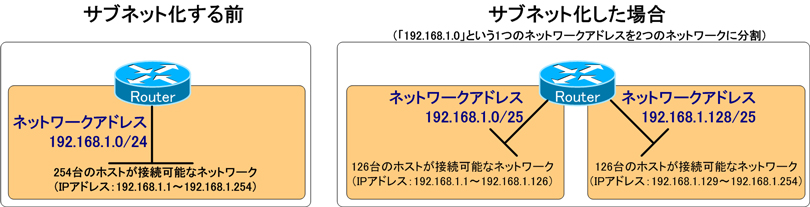

サブネットとは、ネットワークを分割したものです。
サブネット化(ネットワークを分割)するには、IPアドレスの「ホスト部」の一部を借用して「ネットワーク部」として扱います。

これにより、1つのネットワークアドレスで複数のネットワークを作成することができます。(ネットワークアドレスを節約できる)


【サブネットマスク】
サブネットマスクとは、ネットワーク部とホスト部を区別するための数値です。
サブネットマスクの表記方法にはCIDR表記(プレフィックス表記とも呼ばれる)、2進数表記(Binary表記)、ドット付き10進数表記(Dotted-decimal notation:DDN表記)があります。

CIDR表記では、何ビットまでネットワーク部なのかを表します。
2進数表記では、ネットワーク部を「1」、ホスト部を「0」で表します。
10進数表記では、2進数の表記を8ビットごとにドットで区切って10進数に変換して表します。

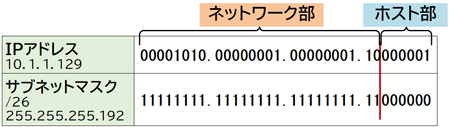

下図のように、2進数表記サブネットマスクにおける「1」と「0」の境界が、IPアドレスにおけるネットワーク部とホスト部の境界となります。

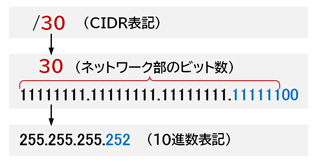

【サブネットマスク表記の変換手順(10進数表記とCIDR表記の変換)】

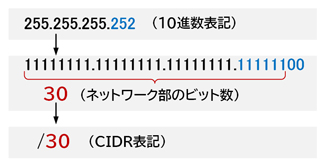

サブネットマスク「255.255.255.252」を例に、10進数表記とCIDR表記の変換手順を示します。
[10進数表記からCIDR表記]
まず、10進数表記を2進数表記に直し、ネットワーク部のビット数を数えます。
そして、数えたネットワーク部のビット数をCIDR表記の値とします。


[CIDR表記から10進数表記]
まず、CIDR表記を2進数表記にするためにCIDR表記の値だけ左から「1」を並べ、残りを「0」で埋めます。
そして、2進数表記を10進数表記にします。

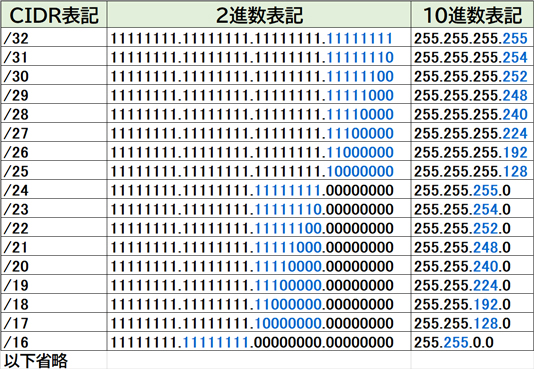

【各表記法で表したサブネットマスク】

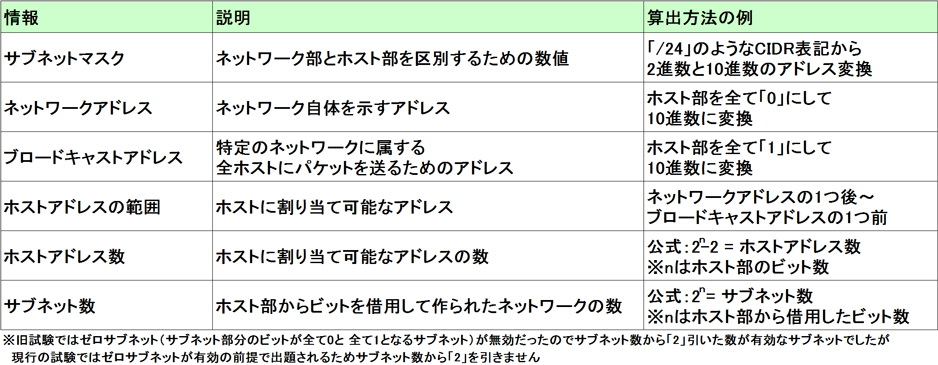

【サブネット計算】
サブネット(ホスト部からビットを借用して作られたネットワーク)に関する以下の情報は、提示されたIPアドレスやサブネットマスクを使用して算出します。


【ネットワークアドレスとブロードキャストアドレスとホストアドレスの範囲の算出】
IPアドレスとサブネットマスクから「ネットワークアドレス」と「ブロードキャストアドレス」、「ホストアドレスの範囲」を算出できます。
以下では「192.168.1.122/27」というIPアドレスとサブネットマスクを例に説明します。

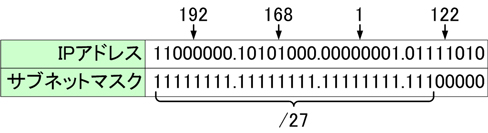

まずは、ネットワーク部とホスト部を確認するために「192.168.1.122/27」を2進数に変換します。

サブネットマスクが「1」の部分がネットワーク部になり、「0」の部分がホスト部になります。

ネットワークアドレスは、ホスト部が2進数で全て「0」になるアドレスなので「192.168.1.96」になります。
ブロードキャストアドレスはホスト部が2進数で全て「1」になるアドレスなので「192.168.1.127」になります。
ホストアドレスの範囲は、ネットワークアドレスの1つ後~ブロードキャストアドレスの1つ前までの範囲なので「192.168.1.97~126」になります。


【ホストアドレス数の算出】
サブネットマスクからホストアドレス数を算出できます。以下ではサブネットマスク「/27」を例に説明します。
まずサブネットマスク「/27」の2進数表記における「0」のビット数を確認します。サブネットマスクは32ビットなので、「32 - 27 = 5」として求められます。

次にサブネットマスクの「0」のビット数を「n」として、次の公式で計算します。
・ホストアドレス = 2のn乗-2

以上の通り、サブネットマスクが「/27」のときのホストアドレス数は「30」となります。

【サブネット数の算出】
「ホスト部から借用しているビット数」からサブネット数を算出できます。
以下では「192.168.1.122/27」というIPアドレスとサブネットマスクを例に説明します。

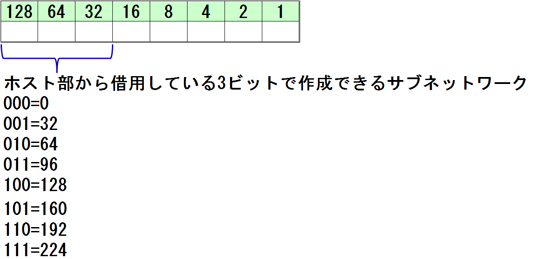

「192.x.x.x」はクラスC「/24」に該当します。つまり「192.168.1.x/27」は、ホスト部からネットワーク部に3ビット借用してサブネットを作成していることになります。

したがって、「192.168.1.x/27」で作成できるサブネットワークは「192.168.1.0/27」「192.168.1.32/27」「192.168.1.64/27」「192.168.1.96/27」「192.168.1.128/27」「192.168.1.160/27」「192.168.1.192/27」「192.168.1.224/27」の8つです。
またサブネット数は、ホスト部から借用しているビット数を「n」としたとき、次の公式から求められます。
・サブネット数 = 2のn乗

以上の通り、「192.168.1.122/27」のサブネット数は「8」となります。

【ホストアドレス数に合わせたサブネットマスクの算出】
ホストアドレス数に合わせた、適切なサブネットマスクは下記のように算出できます。

1.1つのサブネットに収容するホストアドレス数を確認
2.ホスト部に必要なビット数「n」を下記の式から求める
「2のn乗-2 ≧ ホストアドレス数」
3.「n」の最小値をホスト部のビット数としてサブネットマスクを表す

例:サブネット1つ当たりのホストアドレス数が300の場合
1.1つのサブネットに収容するホストアドレス数を確認
→「300」

2.ホスト部に必要なビット数「n」を下記の式から求める
「2のn乗-2 ≧ ホストアドレス数」
※このとき「-2」するのはネットワークアドレスとブロードキャストアドレスを除くためです。
→「2の9乗-2 ≧ 300」(n ≧ 9)
ホスト部が9ビット以上あれば、300のホストアドレスを収容できることがわかります。
なおホスト部が9ビットのとき、収容できるホストアドレス数は「510」です。(2の9乗-2)

3.「n」の最小値をホスト部のビット数としてサブネットマスクを表す
2進数表記の場合はネットワーク部を「1」、ホスト部を「0」として、8ビット区切りの2進数で表します。
→「11111111.11111111.11111110.00000000」(「n」の最小値は9なので「0」が右から9個並ぶ)
CIDR表記の場合はネットワーク部のビット数を「/」の後に書きます。
→「/23」
10進数表記の場合は2進数表記を変換します。
→「255.255.254.0」
上に戻る

「IPアドレスF」で使用できる範囲の計算方法がわからない

公開日 2024/09/30

「IPアドレスE」は「192.168.1.77/26」であることがわかります。
「IPアドレスE」をサブネット計算することにより、同一ネットワークに属する「IPアドレスF」で使用できる範囲が「192.168.1.65~126」であることがわかります。

どのように計算すれば65から126になるのでしょうか?
もしわかる方がおられましたらご教授のほど宜しくお願い致します。

2024/10/01 05:07

「IPアドレスE」のIPアドレスである「192.168.1.77/26」は二進数で以下のように表現できます
11000000.10100010.00000001.01001011
cidrが/26であることから、マスクは以下のようになり、
11111111.11111111.11111111.11000000
そのためfa0/0でのネットワーク部は
11000000.10100010.00000001.01000000
⇒十進法で192.168.1.64
となります。
ipアドレスとしてホストに割り当てられるのは、二進数においてホスト部がすべて1のアドレス(ブロードキャストアドレス)とすべて0のアドレス(ネットワークアドレス)を除いたすべてのパターンが該当します。そのため、実際に割り当てられるのは、
11000000.10100010.00000001.01000001
⇒十進法で192.168.1.65

11000000.10100010.00000001.01000010
⇒十進法で192.168.1.66
と続き・・

11000000.10100010.00000001.01000010
⇒十進法で192.168.1.125

11000000.10100010.00000001.01111110
⇒十進法で192.168.1.126
までとなる。したがって、「IPアドレスF」で使用できる範囲が「192.168.1.65~126」であることがわかります。


コメント

o ollie

2024/10/01 07:38

問題ID : 30006 参考として、この問題はipアドレスおよびサブネットマスクの情報から同一ネットワークにて使用可能な範囲を求める過程を理解するうえで助けになると思われます

k kazu0626

2024/10/01 21:25

丁寧に教えて頂きましてありがとうございます。 すべて1のアドレス(ブロードキャストアドレス)とすべて0のアドレス(ネットワークアドレス)を除ぞかず全て0、全て1で計算してたので答えがわからないことが判明いたしました。 教えて頂きまして本当にありがとうございます。
