助け合いフォーラム
CCNA(200-301)
問題ID : 34667
問題を開く
![【図を表示】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/24418/62978.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=62823a35b75b702e407098d89addfc7815f6c976c2a0172d85820bc5581deedc)

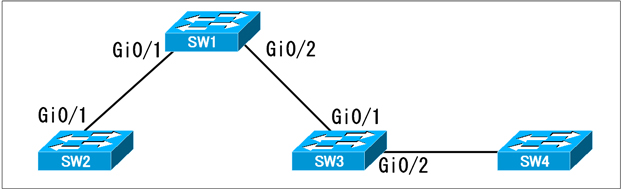

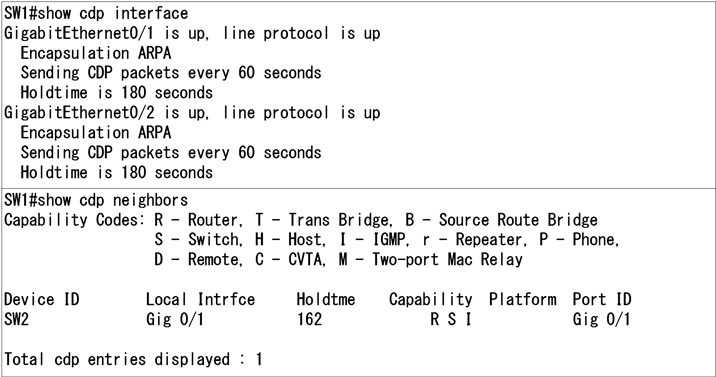

図のネットワークにおいて、SW1で以下のコマンドを実行した。
![【図を表示2】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/24419/mm62978.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=973398656bb6d1b76fbfa6b0b995c5bf0fd686399704bcfb0b2df60f7575f42f)
上記出力から想定できることとして、正しい記述はどれか。
正解
SW3はCDPが無効になっている
解説
設問の「show cdp interface」と「show cdp neighbors」からは、以下の内容が分かります。

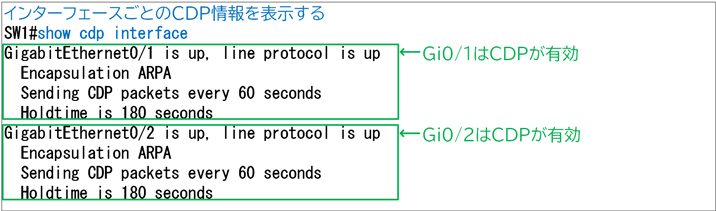

・show cdp interface:インターフェースごとのCDP情報を表示する
![【図を表示】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/24420/k62978.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=d1145553f4571ba571e5533154122f06b3e331724b11bc532f9b52758126f8fd)

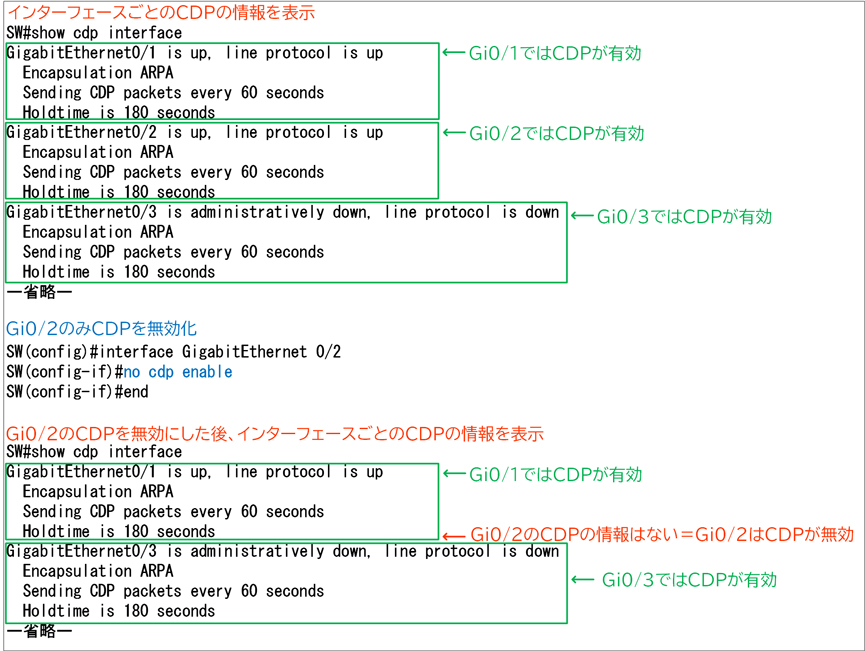

【例】インターフェースでCDPが無効になっている場合の表示
![<img src="/mondai3/img/jpg/kk62973.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/24469/kk62973.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=0921ee267edd29b651d3b06288054a49351a8057d0693cb2235ccfe879021946)

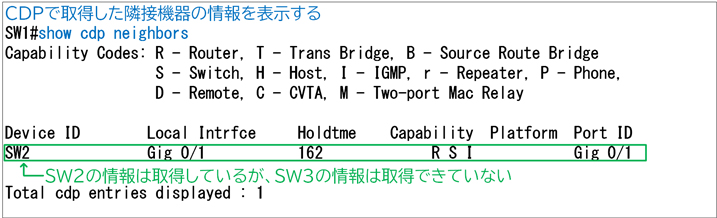

・show cdp neighbors:CDPで取得した隣接機器の情報を表示する
![【図を表示2】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/24421/kk62978.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=e47643e418c105425ab1e9769728fdaeb76867acb7e0322c85b7b256d84d96a7)
SW1では、Gi0/1、Gi0/2の両方でCDPが有効になっていますが、SW3のデバイス情報を取得できていません。
よって、SW3のグローバル、またはGi0/1でCDPが無効になっていることが想定できます。
よって、正解は
・SW3はCDPが無効になっている
です。
その他の選択肢については、以下の通りです。
・SW1のGi0/2はCDPが無効になっている
「show cdp interface」コマンドから、SW1のGi0/2はCDPが有効になっていることが確認できるため、誤りです。
・SW4はCDPが無効になっている
SW4はSW1の隣接機器ではないため、設問の出力でSW4の状態を確認することはできません。よって、誤りです。
・SW2はGi0/1のみCDPが有効になっている
設問の出力では、SW2のGi0/1のみCDPが有効であるか、他のインターフェースでも有効であるかは判断できないため、誤りです。インターフェースごとのCDPの有効/無効を確認するには、SW2で「show cdp interface」コマンドを実行する必要があります。
・SW3とSW4はデバイス情報を交換できている
設問の出力では判断できないため、誤りです。SW3、SW4間でデバイス情報を交換できているか確認するには、SW3、SW4で「show cdp neighbors」コマンドを実行する必要があります。
・show cdp interface:インターフェースごとのCDP情報を表示する
![【図を表示】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/24420/k62978.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=d1145553f4571ba571e5533154122f06b3e331724b11bc532f9b52758126f8fd)
【例】インターフェースでCDPが無効になっている場合の表示
![<img src="/mondai3/img/jpg/kk62973.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/24469/kk62973.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=0921ee267edd29b651d3b06288054a49351a8057d0693cb2235ccfe879021946)
・show cdp neighbors:CDPで取得した隣接機器の情報を表示する
![【図を表示2】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/24421/kk62978.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=e47643e418c105425ab1e9769728fdaeb76867acb7e0322c85b7b256d84d96a7)
SW1では、Gi0/1、Gi0/2の両方でCDPが有効になっていますが、SW3のデバイス情報を取得できていません。
よって、SW3のグローバル、またはGi0/1でCDPが無効になっていることが想定できます。
よって、正解は
・SW3はCDPが無効になっている
です。
その他の選択肢については、以下の通りです。
・SW1のGi0/2はCDPが無効になっている
「show cdp interface」コマンドから、SW1のGi0/2はCDPが有効になっていることが確認できるため、誤りです。
・SW4はCDPが無効になっている
SW4はSW1の隣接機器ではないため、設問の出力でSW4の状態を確認することはできません。よって、誤りです。
・SW2はGi0/1のみCDPが有効になっている
設問の出力では、SW2のGi0/1のみCDPが有効であるか、他のインターフェースでも有効であるかは判断できないため、誤りです。インターフェースごとのCDPの有効/無効を確認するには、SW2で「show cdp interface」コマンドを実行する必要があります。
・SW3とSW4はデバイス情報を交換できている
設問の出力では判断できないため、誤りです。SW3、SW4間でデバイス情報を交換できているか確認するには、SW3、SW4で「show cdp neighbors」コマンドを実行する必要があります。
参考
【CDP】(Cisco Discovery Protocol)
CDPは隣接デバイスに自身の情報を載せたフレームを送信する「Cisco独自のプロトコル」です。
CDPを使うことで、隣接しているCiscoデバイスの情報を確認できます。
【LLDP】(Link Layer Discovery Protocol)
LLDPは隣接デバイスに自身の情報を載せたフレームを送信する「IEEE標準のプロトコル」です。
LLDPを使うことで、隣接デバイスの情報を確認できます。(Cisco以外のデバイスの情報も確認できる)
【CDPとLLDPの主な特徴】
![【図を表示3】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4366/kkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031413Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=6d24655b94761f8f976b9b46b892bbe33731f537e2dab8280b583661f2a01528)
【CDPとLLDPの主な伝達情報】
![<img src="/mondai3/img/jpg/k38371.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4367/k38371.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=d666a1b68ef5170af457ca1065f83374c8ca411738de0773ffd5e59d09879b7f)
【CDPとLLDPの主な設定コマンド】
[コマンド構文:CDPまたはLLDPパケット送信間隔の変更]
(config)#{cdp | lldp} timer {秒}
[コマンド構文:CDPまたはLLDPで得た情報の保持期間の変更]
(config)#{cdp | lldp} holdtime {秒}
[コマンド構文:CDPまたはLLDPを有効/無効にする]
(config)#[no] {cdp | lldp} run
[コマンド構文:特定のインターフェースでCDPを有効/無効にする]
(config-if)#[no] cdp enable
[コマンド構文:特定のインターフェースでLLDPの送信を有効/無効にする]
(config-if)#[no] lldp transmit
[コマンド構文:特定のインターフェースでLLDPの受信を有効/無効にする]
(config-if)#[no] lldp receive
[コマンド構文:LLDPの初期化の遅延時間の変更]
(config)#lldp reinit {秒}
【CDPとLLDPの確認コマンド】
![【図を表示4】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4368/kkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031413Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=8fb26edd2755aa0442d36f5bc4ac9e7a2c7abae5afa9b4da4882b85fa6266885)
上図のSwitchCで取得した情報を以下に記します。
[コマンド構文:CDPまたはLLDPの情報]
#show {cdp | lldp}
![【図を表示5】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4369/kkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031413Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=2c3d6e4bebf7c8fb31ad6d1c70dea8b800f6cbc251c698bf23bf5609acdc0067)
[コマンド構文:CDPまたはLLDPの情報(インターフェースごとに表示)]
#show {cdp | lldp} interface [インターフェース]
![【図を表示9】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4370/kkkkkkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031413Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=840b0382a7dab1700310d37b904dd5db0e56b18568f02da42d11ecfec8f407f8)
[コマンド構文:CDPまたはLLDPで取得した隣接機器の簡易情報]
#show {cdp | lldp} neighbors
![【図を表示6】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4371/kkkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=8ce554826ec5ed5ee3ab1beb5968905d1de57ab3850cb3aae0a997fee1e024ac)
[コマンド構文:CDPまたはLLDPで取得した隣接機器の詳細情報]
#show {cdp | lldp} neighbors detail
![【図を表示7】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4372/kkkkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=13b34cf3977137fdb4bb4576f2f5aeaf5c805c2bf10a68b59955f54852c6c071)
[コマンド構文:CDPまたはLLDPで取得した隣接機器の詳細情報(特定の機器のみ表示)]
#show {cdp | lldp} entry {ホスト名}
![【図を表示8】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4373/kkkkkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=8c684ce50134999ba98c1679ea0f15e8e3abee1c927d6a0cdf4e5ed5f9a64931)
なお、ホスト名を「*」と入力した場合は全ての機器が対象になるので「show {cdp | lldp} neighbors detail」と同じ表示結果になります。
[コマンド構文:送受信したCDPまたはLLDPパケットの情報]
#show {cdp | lldp} traffic
![【図を表示10】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/6526/kkkkkkkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=1f23490cfe163af1a52e97925a7535c76c344d37774d02bcdbae741f8110e4c8)
CDPは隣接デバイスに自身の情報を載せたフレームを送信する「Cisco独自のプロトコル」です。
CDPを使うことで、隣接しているCiscoデバイスの情報を確認できます。
【LLDP】(Link Layer Discovery Protocol)
LLDPは隣接デバイスに自身の情報を載せたフレームを送信する「IEEE標準のプロトコル」です。
LLDPを使うことで、隣接デバイスの情報を確認できます。(Cisco以外のデバイスの情報も確認できる)
【CDPとLLDPの主な特徴】
![【図を表示3】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4366/kkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031413Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=6d24655b94761f8f976b9b46b892bbe33731f537e2dab8280b583661f2a01528)
【CDPとLLDPの主な伝達情報】
![<img src="/mondai3/img/jpg/k38371.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4367/k38371.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=d666a1b68ef5170af457ca1065f83374c8ca411738de0773ffd5e59d09879b7f)
【CDPとLLDPの主な設定コマンド】
[コマンド構文:CDPまたはLLDPパケット送信間隔の変更]
(config)#{cdp | lldp} timer {秒}
[コマンド構文:CDPまたはLLDPで得た情報の保持期間の変更]
(config)#{cdp | lldp} holdtime {秒}
[コマンド構文:CDPまたはLLDPを有効/無効にする]
(config)#[no] {cdp | lldp} run
[コマンド構文:特定のインターフェースでCDPを有効/無効にする]
(config-if)#[no] cdp enable
[コマンド構文:特定のインターフェースでLLDPの送信を有効/無効にする]
(config-if)#[no] lldp transmit
[コマンド構文:特定のインターフェースでLLDPの受信を有効/無効にする]
(config-if)#[no] lldp receive
[コマンド構文:LLDPの初期化の遅延時間の変更]
(config)#lldp reinit {秒}
【CDPとLLDPの確認コマンド】
![【図を表示4】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4368/kkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031413Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=8fb26edd2755aa0442d36f5bc4ac9e7a2c7abae5afa9b4da4882b85fa6266885)
上図のSwitchCで取得した情報を以下に記します。
[コマンド構文:CDPまたはLLDPの情報]
#show {cdp | lldp}
![【図を表示5】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4369/kkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031413Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=2c3d6e4bebf7c8fb31ad6d1c70dea8b800f6cbc251c698bf23bf5609acdc0067)
[コマンド構文:CDPまたはLLDPの情報(インターフェースごとに表示)]
#show {cdp | lldp} interface [インターフェース]
![【図を表示9】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4370/kkkkkkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031413Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=840b0382a7dab1700310d37b904dd5db0e56b18568f02da42d11ecfec8f407f8)
[コマンド構文:CDPまたはLLDPで取得した隣接機器の簡易情報]
#show {cdp | lldp} neighbors
![【図を表示6】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4371/kkkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=8ce554826ec5ed5ee3ab1beb5968905d1de57ab3850cb3aae0a997fee1e024ac)
[コマンド構文:CDPまたはLLDPで取得した隣接機器の詳細情報]
#show {cdp | lldp} neighbors detail
![【図を表示7】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4372/kkkkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=13b34cf3977137fdb4bb4576f2f5aeaf5c805c2bf10a68b59955f54852c6c071)
[コマンド構文:CDPまたはLLDPで取得した隣接機器の詳細情報(特定の機器のみ表示)]
#show {cdp | lldp} entry {ホスト名}
![【図を表示8】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4373/kkkkkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=8c684ce50134999ba98c1679ea0f15e8e3abee1c927d6a0cdf4e5ed5f9a64931)
なお、ホスト名を「*」と入力した場合は全ての機器が対象になるので「show {cdp | lldp} neighbors detail」と同じ表示結果になります。
[コマンド構文:送受信したCDPまたはLLDPパケットの情報]
#show {cdp | lldp} traffic
![【図を表示10】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/6526/kkkkkkkkkk37996.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T031412Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=1f23490cfe163af1a52e97925a7535c76c344d37774d02bcdbae741f8110e4c8)
どなたか解説をしていただきたいです。。。
公開日 2023/11/23
選択肢の「SW2はGi0/1のみCDPが有効になっている」が不正解の理由が「機器でCDPが有効になっているのか、インターフェースでのみ有効になっているのか不明なため不正解」とありますが、同じ理論でいえば正解である「SW3はCDPが無効になっている」も間違いなのではないでしょうか?
2023/11/24 08:58
解説に
「SW3のグローバル、またはGi0/1でCDPが無効になっていることが想定できます。」
とあるように、いずれかで無効になっているので無効であることには間違いありません。
ここに関してはグローバルともインターフェースとも明言していないので、いずれかで無効と捉えればいいと思います。
一方おっしゃる選択肢は
「SW2はGi0/1のみCDPが有効になっている」は
「Gi0/1のみ」であるかは出力内容から間違いないとは言い切れないので誤りなのではないですか?
コメント
この投稿に対して返信しませんか?
R Ryuji00
2023/11/28 17:16
あなたの解釈で間違いと思いますよ。問題の出力結果から読み取れる範囲ではSW3の回答しか当てはまらないのでSW2の回答は出力結果の画像から読み取れる情報ではないので不正解なのだとおもいます。つまりSW2の回答は憶測が入っているがSW3の回答は出力結果を憶測なしでそのまま正しく読み取った回答だということだと思います
