助け合いフォーラム
CCNA(200-301)
問題ID : 29337
問題を開く
![<img src="/mondai3/img/jpg/57589.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/21954/57589.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=b1cac1803ffd6ce7172445d4cf0f97fb3c25b7b0b4981ef8531baa86c1a78171)

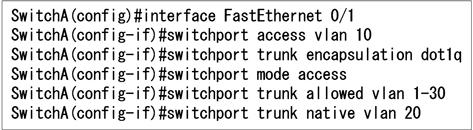

上記設定について、正しい記述はどれか(3つ選択)
正解
Fa0/1はアクセスポートとして動作する
Fa0/1で受信したフレームはVLAN10として扱われる
Fa0/1から送信するフレームはVLANタグが付与されない
解説

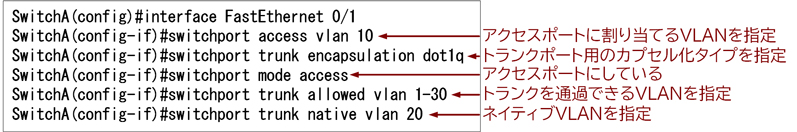

設問は以下のような設定を行っています。「switchport mode access」コマンドが設定された場合、ポートはアクセスポートで動作します。また、「switchport access vlan」コマンドはそのポートがアクセスポートのとき、どのVLANに属するかを設定するために用います。なお、「switchport trunk」から始まるコマンドはポートがトランクポートのときの動作を設定するものなので、ポートがアクセスポートのときの動作に影響を及ぼしません。
![<img src="/mondai3/img/jpg/k57589.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/21955/k57589.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=7a65546ce3c52e7c36d3cd389cdec7066b3aeb3bdb1589b36f86e57c9eedadc6)
アクセスポートから送信するフレームにVLANタグは付きません。アクセスポートとPCはVLANタグの付いてないフレームをやり取りしています。
よって正解は
・Fa0/1はアクセスポートとして動作する
・Fa0/1で受信したフレームはVLAN10として扱われる
・Fa0/1から送信するフレームはVLANタグが付与されない
です。
その他の選択肢については、以下の通りです。
・Fa0/1はトランクポートとして動作する
Fa0/1は「switchport mode access」コマンドが設定されているため、アクセスポートとして動作するので、誤りです。
・Fa0/1で受信したフレームはVLAN20として扱われる
「switchport access vlan 10」コマンドが設定されているため、Fa0/1で受信したフレームはVLAN10として扱われるので、誤りです。
・Fa0/1から送信するフレームはVLANタグが付与される
アクセスポートから送信されるフレームにVLANタグは付かないので、誤りです。

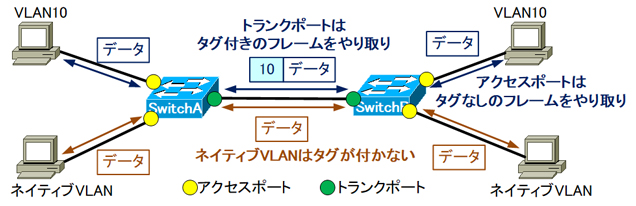

下図のように、トランクポートから送信するフレームにはVLANタグが付きます。ただし、ネイティブVLANのフレームはVLANタグが付きません。スイッチはトランクポートでVLANタグの付いていないフレームを受信した場合、ネイティブVLANのものとして扱っています。
![<img src="/mondai3/img/jpg/k57589.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/21955/k57589.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=7a65546ce3c52e7c36d3cd389cdec7066b3aeb3bdb1589b36f86e57c9eedadc6)
アクセスポートから送信するフレームにVLANタグは付きません。アクセスポートとPCはVLANタグの付いてないフレームをやり取りしています。
よって正解は
・Fa0/1はアクセスポートとして動作する
・Fa0/1で受信したフレームはVLAN10として扱われる
・Fa0/1から送信するフレームはVLANタグが付与されない
です。
その他の選択肢については、以下の通りです。
・Fa0/1はトランクポートとして動作する
Fa0/1は「switchport mode access」コマンドが設定されているため、アクセスポートとして動作するので、誤りです。
・Fa0/1で受信したフレームはVLAN20として扱われる
「switchport access vlan 10」コマンドが設定されているため、Fa0/1で受信したフレームはVLAN10として扱われるので、誤りです。
・Fa0/1から送信するフレームはVLANタグが付与される
アクセスポートから送信されるフレームにVLANタグは付かないので、誤りです。
下図のように、トランクポートから送信するフレームにはVLANタグが付きます。ただし、ネイティブVLANのフレームはVLANタグが付きません。スイッチはトランクポートでVLANタグの付いていないフレームを受信した場合、ネイティブVLANのものとして扱っています。
![<img src="/mondai3/img/jpg/kk57589.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/21956/kk57589.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=f68b4cb80f9b4d7e54e0c312d8745ceac3e94c6f7f14f90aafcee7a4acd4d8e1)
参考
【アクセスポートとトランクポート】
スイッチのポートは、どのVLANに対応しているかという観点で「アクセスポート」と「トランクポート」に分類されます。
・アクセスポート
1つのVLANに対応。エンドユーザーのPCを接続するポートなどに利用される。(デフォルトはVLAN1)
・トランクポート
複数のVLANに対応。スイッチ同士やスイッチとルータを接続(VLAN間通信の際に利用)するポートなどに利用される。
トランクリンクではIEEE 802.1Qを使用して、VLAN情報を識別します。
【図:アクセスポートとトランクポート】
![<img src="/mondai3/img/jpg/k37441.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4165/k37441.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=6b0d2cbb16a40d3fa7dc88b16f84ac19653d4dbc66449fa10b51071a54d7a50c)
【IEEE 802.1Q】
IEEE 802.1Qは、フレームにVLANタグを付けるための規格です。
フレームにVLANタグを付けることにより、スイッチ同士やスイッチとルータ間で送受信するフレームがどのVLANに属しているかを識別できるようになります。
IEEE 802.1Qの主な特徴は以下の通りです。
・IEEE標準規格
・送信元MACアドレスとタイプの間にタグフィールド(4byte)を追加
・FCSを再計算
・ネイティブVLAN(VLANタグを付けないフレーム)をサポート
【図:通常のEthernetフレームとIEEE 802.1Qフレーム】
![<img src="/mondai3/img/jpg/k40995.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4166/k40995.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=1ec1c30ddb5cd695881f76ee5a7dc2e182707b6b170477fa4e47a51722dba28b)
【DTP】
DTP(Dynamic Trunking Protocol)は、スイッチとスイッチを接続したポートでネゴシエーションして、スイッチのポートを自動的にトランクポート、またはアクセスポートとして動作させるCisco独自のプロトコルです。
【コマンド構文:スイッチポートモード変更(DTPの設定)】
(config-if)#switchport mode {access | trunk | dynamic {auto | desirable}}
![<img src="/mondai3/img/jpg/kkkkkk38131.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4167/kkkkkk38131.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=c97ec799646ce9a8e7ed3ea84990c51080f0c2f1f5cdc56438fcba290061ca27)
【スイッチポートモードの組み合わせ】
![<img src="/mondai3/img/jpg/k37771.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4168/k37771.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=03739d82737afba2d2c01a334132a3e2e1f908e3196ea8be51ec5cea0c584903)
【コマンド構文:DTPの無効化】
(config-if)#switchport nonegotiate
対向のデバイスによってはDTPが正しく動作しないことがあります。(DTPをサポートしていないデバイスもあるため)
そのためトランクポートにする場合は、「switchport nonegotiate」でDTPを止めて「switchport mode trunk」で手動でトランクポートにすることが推奨されています。
【コマンド構文:VLANカプセル化方式の指定】
Switch(config-if)#switchport trunk encapsulation dot1q
【コマンド構文:トランクポートを通過できるVLANの変更】
![<img src="/mondai3/img/jpg/k60823.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/23744/k60823.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=b3f1f29a9b45c9f8bd091112d18aee214d15f5b99a614acdf7d9772bf664f257)
【アクセスポートの設定例】
・Fa0/2をアクセスポートにして、VLAN20を割り当てる
Switch(config)#interface FastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
・Fa0/5をアクセスポートにして、VLAN30を割り当てる
Switch(config)#interface FastEthernet 0/5
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 30
【トランクポートの設定例】
・Fa0/1のカプセル化方式を802.1Qにしてdynamic desirableモードにする
(対向とのネゴシエーションの結果トランクポートになる)
Switch(config)#interface FastEthernet 0/1
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode dynamic desirable
・Fa0/6のカプセル化方式を802.1Qにしてトランクポートにする
Switch(config)#interface FastEthernet 0/6
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
【アクセスポートとトランクポートの確認】
アクセスポートになっているのか、トランクポートになっているのかは「show vlan」「show interfaces trunk」「show interfaces status」「show interfaces switchport」などのコマンドで確認できます。
各コマンドの表示は以下のようになります。なお、いずれもFa0/1とFa0/6がトランクポートになっている場合の表示例です。
・show vlan
「Ports」の項目に表示されるポートがアクセスポート
「Ports」の項目に表示されないポートがトランクポート
![<img src="/mondai3/img/jpg/kk38131.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4169/kk38131.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=c95ea980c03d76ae21a1dadea903da48d08e47ea8607f3cb6eb6e75f49c6d161)
・show interfaces trunk
「Port」の項目に表示されないポートがアクセスポート
「Port」の項目に表示されるポートがトランクポート
![<img src="/mondai3/img/jpg/kkkkkkk38131.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4170/kkkkkkk38131.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=37a9b37ba911309d8c83d2aea544b0c386b9ac05ee9b3fd9aa771ba22babb3af)
・show interfaces status
「VLAN」の項目がVLAN番号になっているポートがアクセスポート
「VLAN」の項目がtrunkとなっているポートがトランクポート
![<img src="/mondai3/img/jpg/kkkk38131.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4171/kkkk38131.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=54b113553e2f033afab893359ac89c093fa0c7f58d7691dd3b99069c26ffd788)
・show interfaces switchport
「Operational Mode」の項目がaccessとなっているポートがアクセスポート
「Operational Mode」の項目がtrunkとなっているポートがトランクポート
![<img src="/mondai3/img/jpg/kkkkkkkkk38131.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4172/kkkkkkkkk38131.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=860c53177a4c190aaba990c2fb9a85fb6cb7e7b6f41d156b9d2f9ebfa7c773ca)
【ネイティブVLAN】
ネイティブVLANはIEEE 802.1Qでサポートしている機能です。
IEEE 802.1Qでは通常、フレームにタグを付けて送信しますがネイティブVLANにはタグを付けません。そのため、受信したフレームにタグが付いていない場合はネイティブVLANと判断できます。
これにより、IEEE 802.1Qに対応していない(タグを理解しない、タグ付け出来ない)デバイスとの互換性を持たせています。
ネイティブVLANは、スイッチを管理するトラフィック(CDPやSTPやDTPなど)の送受信で利用されます。
ネイティブVLANは「switchport trunk native vlan {VLAN番号}」コマンドで変更できます。変更していないデフォルトの状態ではVLAN1がネイティブVLANになっています。
スイッチのポートは、どのVLANに対応しているかという観点で「アクセスポート」と「トランクポート」に分類されます。
・アクセスポート
1つのVLANに対応。エンドユーザーのPCを接続するポートなどに利用される。(デフォルトはVLAN1)
・トランクポート
複数のVLANに対応。スイッチ同士やスイッチとルータを接続(VLAN間通信の際に利用)するポートなどに利用される。
トランクリンクではIEEE 802.1Qを使用して、VLAN情報を識別します。
【図:アクセスポートとトランクポート】
![<img src="/mondai3/img/jpg/k37441.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4165/k37441.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=6b0d2cbb16a40d3fa7dc88b16f84ac19653d4dbc66449fa10b51071a54d7a50c)
【IEEE 802.1Q】
IEEE 802.1Qは、フレームにVLANタグを付けるための規格です。
フレームにVLANタグを付けることにより、スイッチ同士やスイッチとルータ間で送受信するフレームがどのVLANに属しているかを識別できるようになります。
IEEE 802.1Qの主な特徴は以下の通りです。
・IEEE標準規格
・送信元MACアドレスとタイプの間にタグフィールド(4byte)を追加
・FCSを再計算
・ネイティブVLAN(VLANタグを付けないフレーム)をサポート
【図:通常のEthernetフレームとIEEE 802.1Qフレーム】
![<img src="/mondai3/img/jpg/k40995.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4166/k40995.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=1ec1c30ddb5cd695881f76ee5a7dc2e182707b6b170477fa4e47a51722dba28b)
【DTP】
DTP(Dynamic Trunking Protocol)は、スイッチとスイッチを接続したポートでネゴシエーションして、スイッチのポートを自動的にトランクポート、またはアクセスポートとして動作させるCisco独自のプロトコルです。
【コマンド構文:スイッチポートモード変更(DTPの設定)】
(config-if)#switchport mode {access | trunk | dynamic {auto | desirable}}
![<img src="/mondai3/img/jpg/kkkkkk38131.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4167/kkkkkk38131.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=c97ec799646ce9a8e7ed3ea84990c51080f0c2f1f5cdc56438fcba290061ca27)
【スイッチポートモードの組み合わせ】
![<img src="/mondai3/img/jpg/k37771.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4168/k37771.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=03739d82737afba2d2c01a334132a3e2e1f908e3196ea8be51ec5cea0c584903)
【コマンド構文:DTPの無効化】
(config-if)#switchport nonegotiate
対向のデバイスによってはDTPが正しく動作しないことがあります。(DTPをサポートしていないデバイスもあるため)
そのためトランクポートにする場合は、「switchport nonegotiate」でDTPを止めて「switchport mode trunk」で手動でトランクポートにすることが推奨されています。
【コマンド構文:VLANカプセル化方式の指定】
Switch(config-if)#switchport trunk encapsulation dot1q
【コマンド構文:トランクポートを通過できるVLANの変更】
![<img src="/mondai3/img/jpg/k60823.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/23744/k60823.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=b3f1f29a9b45c9f8bd091112d18aee214d15f5b99a614acdf7d9772bf664f257)
【アクセスポートの設定例】
・Fa0/2をアクセスポートにして、VLAN20を割り当てる
Switch(config)#interface FastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
・Fa0/5をアクセスポートにして、VLAN30を割り当てる
Switch(config)#interface FastEthernet 0/5
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 30
【トランクポートの設定例】
・Fa0/1のカプセル化方式を802.1Qにしてdynamic desirableモードにする
(対向とのネゴシエーションの結果トランクポートになる)
Switch(config)#interface FastEthernet 0/1
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode dynamic desirable
・Fa0/6のカプセル化方式を802.1Qにしてトランクポートにする
Switch(config)#interface FastEthernet 0/6
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
【アクセスポートとトランクポートの確認】
アクセスポートになっているのか、トランクポートになっているのかは「show vlan」「show interfaces trunk」「show interfaces status」「show interfaces switchport」などのコマンドで確認できます。
各コマンドの表示は以下のようになります。なお、いずれもFa0/1とFa0/6がトランクポートになっている場合の表示例です。
・show vlan
「Ports」の項目に表示されるポートがアクセスポート
「Ports」の項目に表示されないポートがトランクポート
![<img src="/mondai3/img/jpg/kk38131.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4169/kk38131.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=c95ea980c03d76ae21a1dadea903da48d08e47ea8607f3cb6eb6e75f49c6d161)
・show interfaces trunk
「Port」の項目に表示されないポートがアクセスポート
「Port」の項目に表示されるポートがトランクポート
![<img src="/mondai3/img/jpg/kkkkkkk38131.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4170/kkkkkkk38131.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=37a9b37ba911309d8c83d2aea544b0c386b9ac05ee9b3fd9aa771ba22babb3af)
・show interfaces status
「VLAN」の項目がVLAN番号になっているポートがアクセスポート
「VLAN」の項目がtrunkとなっているポートがトランクポート
![<img src="/mondai3/img/jpg/kkkk38131.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4171/kkkk38131.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=54b113553e2f033afab893359ac89c093fa0c7f58d7691dd3b99069c26ffd788)
・show interfaces switchport
「Operational Mode」の項目がaccessとなっているポートがアクセスポート
「Operational Mode」の項目がtrunkとなっているポートがトランクポート
![<img src="/mondai3/img/jpg/kkkkkkkkk38131.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4172/kkkkkkkkk38131.jpg?X-Amz-Expires=600&X-Amz-Date=20240726T235148Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240726%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=860c53177a4c190aaba990c2fb9a85fb6cb7e7b6f41d156b9d2f9ebfa7c773ca)
【ネイティブVLAN】
ネイティブVLANはIEEE 802.1Qでサポートしている機能です。
IEEE 802.1Qでは通常、フレームにタグを付けて送信しますがネイティブVLANにはタグを付けません。そのため、受信したフレームにタグが付いていない場合はネイティブVLANと判断できます。
これにより、IEEE 802.1Qに対応していない(タグを理解しない、タグ付け出来ない)デバイスとの互換性を持たせています。
ネイティブVLANは、スイッチを管理するトラフィック(CDPやSTPやDTPなど)の送受信で利用されます。
ネイティブVLANは「switchport trunk native vlan {VLAN番号}」コマンドで変更できます。変更していないデフォルトの状態ではVLAN1がネイティブVLANになっています。
アクセスポートで受信したVLANタグはトランクポートに伝達されないのか
h
harumax
公開日 2024/01/12
標記の問題ID:29337の解説において”アクセスポートから送信するフレームにVLANタグは付きません。アクセスポートとPCはVLANタグの付いてないフレームをやり取りしています。”という記載があります。VLANタグはトランクポートのみで扱われるということですが、アクセスポートで受信したVLANタグはトランクポートにも伝達されない?という理解であっていますでしょうか。
2024/01/12 08:48
アクセスポートで受信するフレームにVLANタグは付いていません。
アクセスポートで受信したフレームをトランクポートを通じて転送する場合、
スイッチは、フレームに受信ポート(アクセスポート)に応じたVLANタグが付与し、トランクポートから送出します。
コメント
この投稿に対して返信しませんか?
h harumax
2024/01/16 20:05
ありがとうございます! アクセスポートに指定したvlanからトランクポートを通じてvlan転送する場合は受信ポートにvlanタグを付けて通信するということですね。 理解できました。
