正解
ネイティブVLAN
搬送するVLANの範囲
EtherChannelプロトコル
解説
・イーサーネットメディアタイプ
・速度とデュプレックス
・スイッチポートの種類(アクセスポート/トランクポート/レイヤ3ポート)
・割り当てるVLAN(アクセスポートの場合)
・ネイティブVLANと搬送するVLANの範囲(トランクポートの場合)
・トランキングモード(トランクポートの場合)
EtherChannelを形成した後にポートで上記の設定を変更すると、そのポートはバンドルから外れます。
上記に加え、EtherChannelプロトコル(LACP / PAgP / なし(on))もバンドルするポートで共通にする必要があります。
各チャネルグループで異なるプロトコルを使用することはできますが、同じチャネルグループ内で異なるプロトコルを使用することはできません。
よって、正解は
・ネイティブVLAN
・搬送するVLANの範囲
・EtherChannelプロトコル
です。
その他の選択肢については、以下の通りです。
・スパニングツリーパスコスト
スパニングツリーパスコストが異なるポートでもEtherChannelは形成できるため、誤りです。
・ポートの説明文
「description」コマンドで記述できる各ポートの説明文は共通である必要はないため、誤りです。
参考
EtherChannelとは、複数の物理インターフェースを一つの論理インターフェースとして利用する技術です。
![<img src="/mondai3/img/jpg/kkk37864.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4249/kkk37864.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=1ede358181a56fe987b68025eb091befd11d57ae9240b4abffc236a38e69dab9)
単純にスイッチ間を2本のケーブルで接続した場合、ループを防ぐためSTPの働きによって片方がブロックされることになります。
つまり、100Mの全二重として動作します。
![<img src="/mondai3/img/jpg/kkkk37864.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4250/kkkk37864.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=71983833f3552179a9fc7b1bfb2e5b9372126634eaedac4772ba4ca159f2a2fe)
EtherChannelを使用した場合は論理的に一つのインターフェースとして扱われるので、ループは発生しません。
つまり、200Mの全二重として動作することになります。

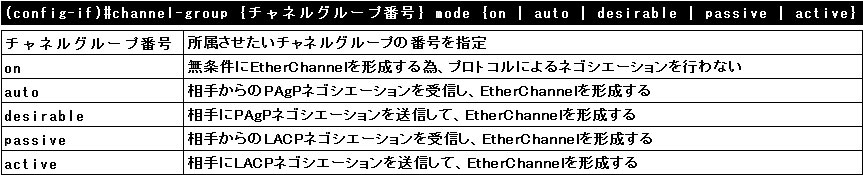

【コマンド構文:EtherChannelの設定】
![<img src="/mondai3/img/jpg/k37873.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4251/k37873.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=f8d9cce9cb03d7514975182e7ec0c030b582a17e87caa13170dc55984684f4d1)

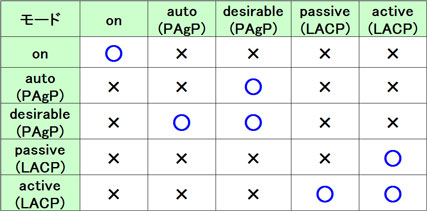

【EtherChannelモードと組み合わせ】(○がEtherChannel形成)
![【図を表示2】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4248/kk37864.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=7c218bb2f10ea59d03463000ae08a9ea800c4321dca5b23613e355c1e2bfc384)
EtherChannelを形成するには、対向のデバイスとEtherChannelモードを正しく組み合わせる必要があります。
【LACPとPAgP】
LACPはIEEE 802.3ad標準のEtherChannelネゴシエーションプロトコルで、非Ciscoデバイスとの接続で使用できます。
PAgPはCisco独自のEtherChannelネゴシエーションプロトコルで、非Ciscoデバイスとの接続は出来ません。
【ロードバランシング方式】
EtherChannelはロードバランシング(負荷分散)をサポートしています。

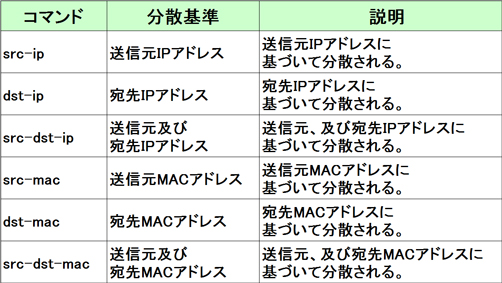

(config)#port-channel load-balance {src-ip | dst-ip | src-dst-ip | src-mac | dst-mac | src-dst-mac}
![【図を表示5】](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4264/kkkkk37864.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=da7f685ed296f0ce500627a6aa68c3d36069e31bdd97e3d64b17fd6bfbd8d2e6)
【レイヤ2 EtherChannelの設定例】
![<img src="/mondai3/img/jpg/k37872.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4252/k37872.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=59cbfcb5918624306cb898a0174e93701c31f91018ceae4b71b57b1e2f66269b)
上記の設定を、対向のデバイスでも行う必要があります。
【レイヤ3 EtherChannelの設定例】

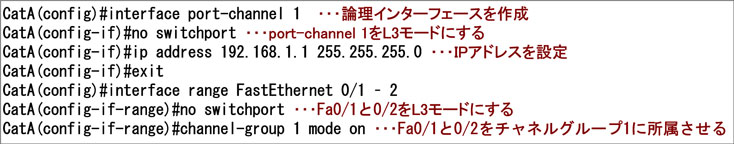

![<img src="/mondai3/img/jpg/k37871.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4253/k37871.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=ccf4392dd9aed8291bc0a479584bdb7b9118f0489bc07b86e7ab6c957da6c1fe)
上記の設定を、対向のデバイスでも行う必要があります。
【EtherChannelでポートをバンドルする際にデバイス内、および対向のデバイスと共通にする必要がある設定】
・イーサーネットメディアタイプ
・速度とデュプレックス
・スイッチポートの種類(アクセスポート/トランクポート/レイヤ3ポート)
・割り当てるVLAN(アクセスポートの場合)
・ネイティブVLANと搬送するVLANの範囲(トランクポートの場合)
・トランキングモード(トランクポートの場合)
EtherChannelを形成した後にポートで上記の設定を変更すると、そのポートはバンドルから外れます。
【EtherChannelの確認】
EtherChannelを確認する主なコマンドは以下の通りです。
・show etherchannel
・show etherchannel summary
・show interfaces port-channel
・show etherchannel port
・show {pagp | lacp} neighbor
・show {pagp | lacp} counters

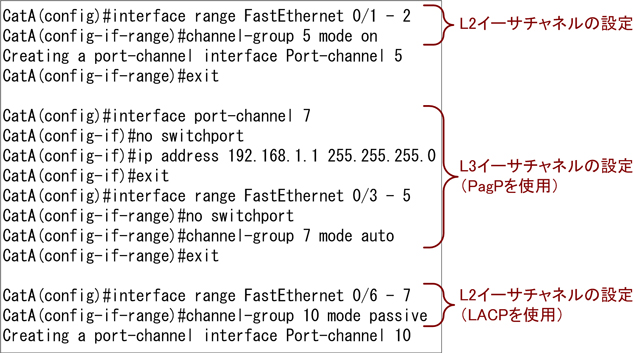

以下を設定した状況でそれぞれの表示を確認します。
![<img src="/mondai3/img/jpg/kkkk38500.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4254/kkkk38500.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=fdd3f944cf7abf0ca52b545634ed0a4df648f164979496327fdbaf808d90f8c3)
・チャネルグループ5は「レイヤ2 EtherChannel」、「Fa0/1と0/2が所属」、「静的に設定」
・チャネルグループ7は「レイヤ3 EtherChannel」、「Fa0/3と0/4と0/5が所属」、「PAgPを使用」
・チャネルグループ10は「レイヤ2 EtherChannel」、「Fa0/6と0/7が所属」、「LACPを使用」
※状態確認のため、Fa0/2とFa0/5~7にはケーブルを接続しません

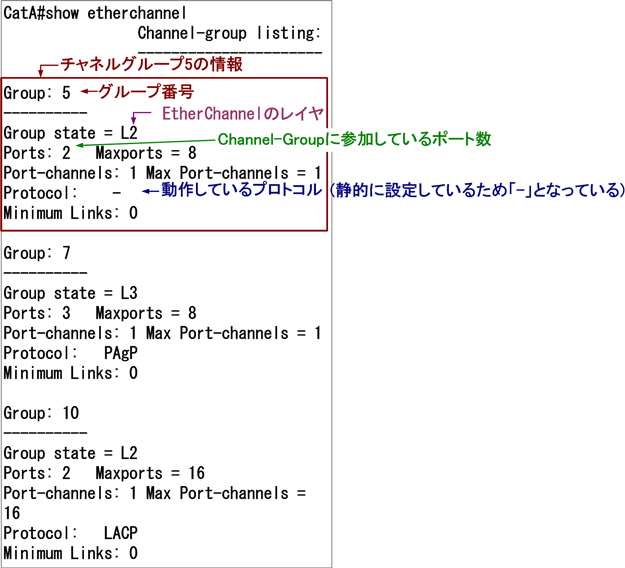

「show etherchannel」を使用すると、作成しているチャネルグループや、使用しているプロトコルなど情報が表示されます。
![<img src="/mondai3/img/jpg/kkkkk38500.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4255/kkkkk38500.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=e4f05a5805e21f2bfe24741c5a6ee724a9320d9e80774cfced0b2d8d4e391d3c)
「show etherchannel summary」を使用すると、作成しているチャネルグループの状態や、使用しているプロトコルなどの簡易情報が表示されます。
![<img src="/mondai3/img/jpg/kkkkkkk38500.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4256/kkkkkkk38500.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=c736c74eaa29337c318c5066a416f1925b747c14d627d39dd8a3ca77f78fd6aa)

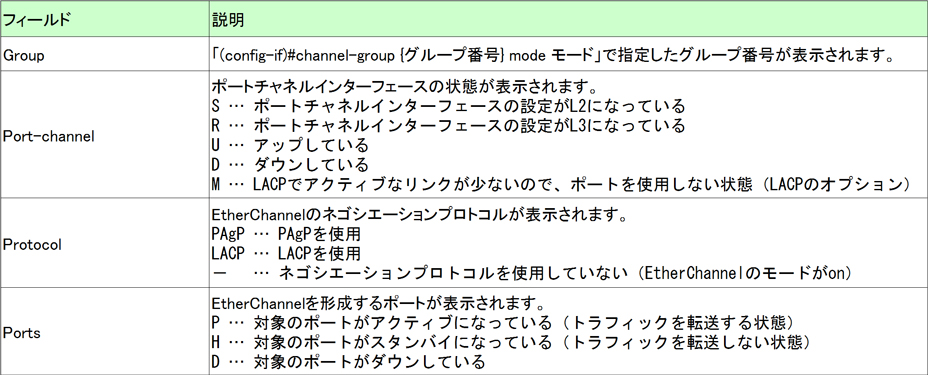

![<img src="/mondai3/img/jpg/kkkkkk38500.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4257/kkkkkk38500.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=d49c0fe0bbcbcd0d98d041b21e8575ba209f09f6773ddd8ed77fa37e221c3be7)

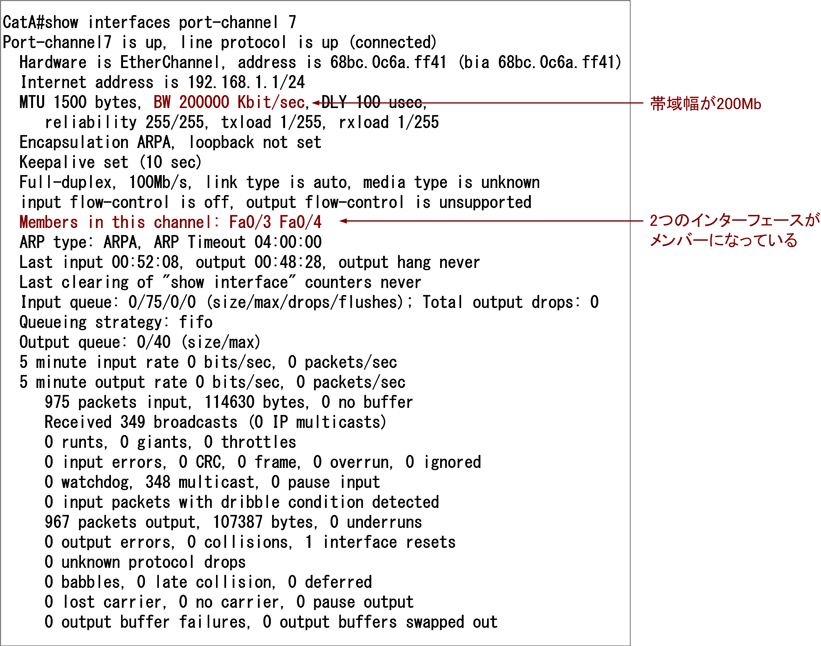

「show interfaces port-channel {ポートチャネル番号}」を使用すると、指定したポートチャネル(論理インターフェース)の情報が表示されます。
![<img src="/mondai3/img/jpg/kkkkkkkk38500.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4258/kkkkkkkk38500.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=8e09c76cba18efcc1890fe299957ce96cd3a5952c6c1e125b3a63ac134ce0907)

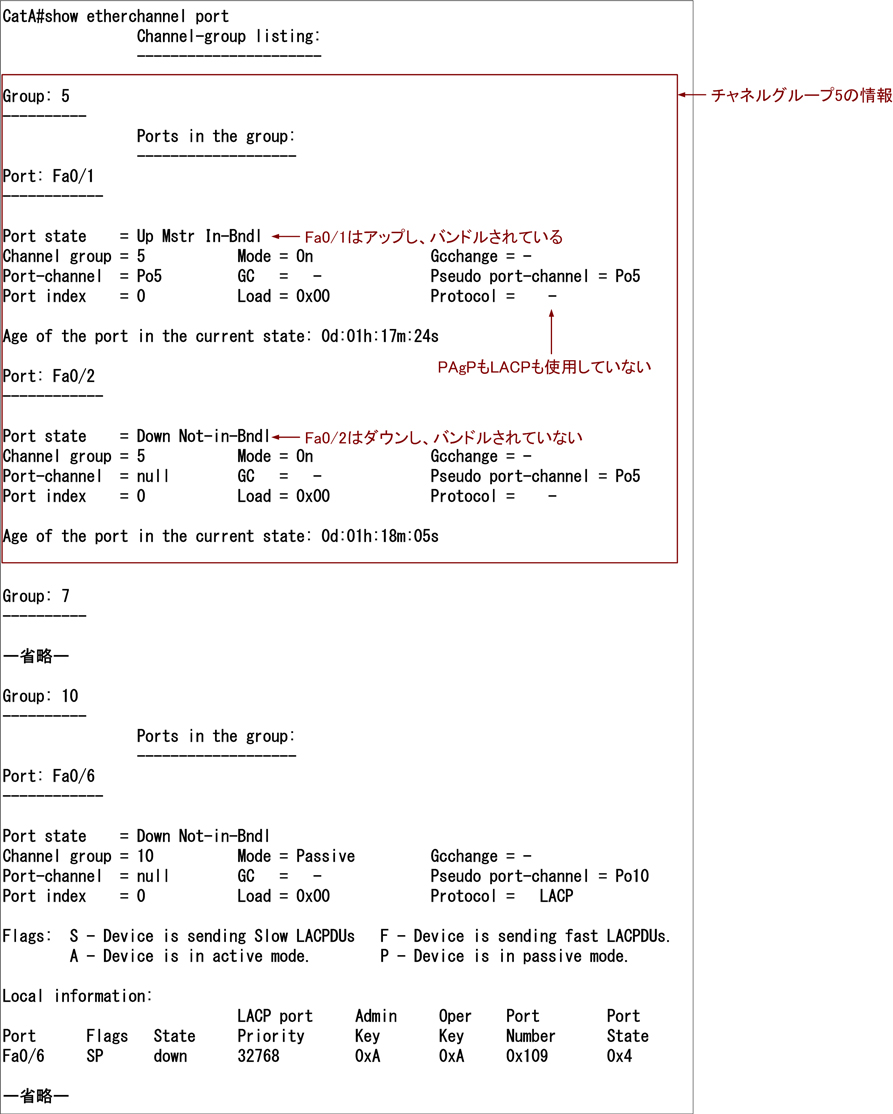

「show etherchannel port」を使用すると、チャネルグループごとに各ポートの情報が表示されます。
![<img src="/mondai3/img/jpg/kkkkkkkkkk38500.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4259/kkkkkkkkkk38500.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=ea4c81a8688e0c68c6a14ba8c5ffd2a2220f7d89a0b8863611973842bd9b7272)

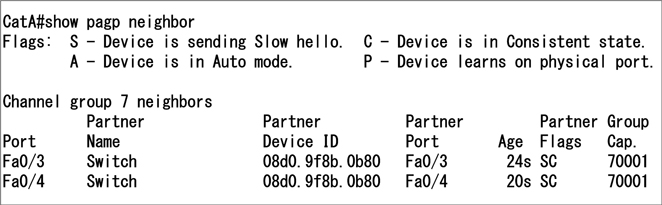

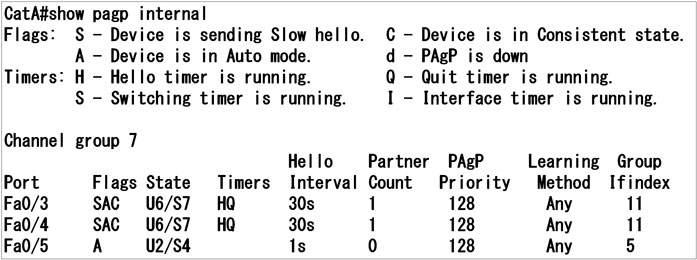

「show pagp neighbor」を使用すると、PAgPネイバーの情報が表示されます。
![<img src="/mondai3/img/jpg/38500.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4260/38500.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=d3eede1bb988cb33acf50637403815c2188eed8d0ab1e2b24fb2c7bf61722251)

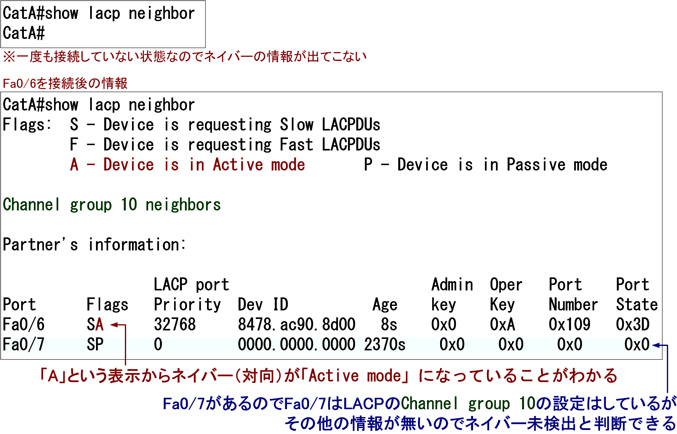

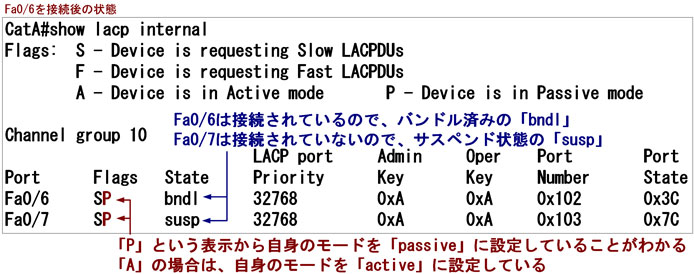

「show lacp neighbor」を使用すると、LACPネイバーの情報が表示されます。
![<img src="/mondai3/img/jpg/mmmmm38500.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4261/mmmmm38500.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=83872281399ac1b89c0dd10e171ea4bf16821c811ba9e20955817ce4b21cc5e9)

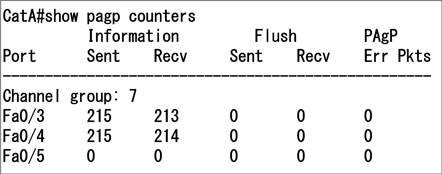

「show pagp counters」を使用すると、送受信しているPAgPパケットの数とエラーとなったパケットの数が表示されます。
![<img src="/mondai3/img/jpg/mmm38500.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4262/mmm38500.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=23c18ae5813c3be437d082915e0a8daf2f332286fde8702331751cc683e86580)
カウントしているPAgPパケットの数は「clear pagp counters」コマンドでクリアできます。

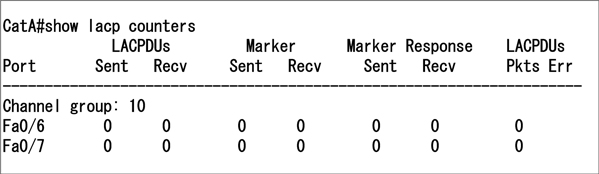

「show lacp counters」を使用すると、送受信しているLACPパケットの数とエラーとなったパケットの数が表示されます。
![<img src="/mondai3/img/jpg/mmmm38500.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4263/mmmm38500.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T024033Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAYaDmFwLW5vcnRoZWFzdC0xIkcwRQIgZGbfF1GoEDO%2FYrfCsXwfFSjCKj1RvjjY73XrK7%2BQmNoCIQDQepXbON3IQIjPhJHvDWmfx7QZLZ38Eufauz3VD8MrMyqxBAjf%2F%2F%2F%2F%2F%2F%2F%2F%2F%2F8BEAAaDDYyMzQyOTgyNzI3NSIMN422Dczg4LODIH7UKoUEAQgot%2FkaKm0ycrY0esL1EN%2Fd8yPeY1B0QFsipqtIABA1SdaGl3RwYaxW09JrRsZCI64Zk4KkOBPvzL%2FMkx8c8c8gmEvs0u4A40Cua4V5YIxMhs8PuNvZQW2ICoSi9GVcILgRjhGXvjQxZtHC2hGEG5f0016Y2ZGR8AhwBhRMD4vLmOTIngn2xqwRp6O9A%2FSuGoAf8pcTscE4NyRQ6hrfv2mhzSuq3BwTtE4LtZcJK%2B0cj2nQu5chUJtJ8B3jbX04Mil%2BVIJoutTSsGgy%2FPzC9EsaDmydOSESyOI8zsIeObqNo2%2BtCfgBsBlPy8sIFPIaWk7e2q9j9Jn18c2rndsn8Nt955J%2F%2F91JpdvbuTXWa3dSTnvM18t9OHyR6NBJrkbZOggFlXR4BqCZbwf2oUllVG9uulGiaItDV7QmMr2mvJ16seiRZ1jbzPIDLvAqFrOZsoh9ibS3i%2Fcco6Xv%2Fwj%2F5Q2%2FnJmQeoj2f5njnGgr%2Bkh91qXkq2FCdvp9kM2fRXKw7LXzNA5zjZdw7jEjmYYEKO3kfRt%2BmqAUAGHbjWD6ZORaeOZ6SyeE%2BciAA%2F8uRtuTVaP6rYsYw9IXoT3lGJ1QiwWHNbGlyNop%2F76tqMn90JcgNqKDnM%2FsAlWGFVi%2FEg28vzgaqnTthI%2Fz9PwO9v4KQLIQFo4vbTBEKC1K2tWHh%2FZT80vnXjDyvZC1BjqmAQac2E5lk6HQlBuIP81mejR4mAHvW19rMqK8fPWiS5T8snoCbT35rOShhx1mBdzRzs%2FPfy6Pa1X%2B67U%2BYNoGExGt4QVAmzs4QUnkOre3y20krCO%2BzqIr%2BdZZltTxih7YSet0NWSGAdu4pqWJvyjJfaMU6Aqiq0XQOa7bCEgdRby39OQNS6VWw3ah5PRFigfyolbI7tQ2FIOnXTRc1vTBrgvbZvF9yAY%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLFV3Q5B6V3%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=70dd7ab82ae458707ab94bc35c2ef89f892aacaabca7526ea3ee28f88042c14d)
カウントしているLACPパケットの数は「clear lacp counters」コマンドでクリアできます。
解説の「EtherChannelモード(LACP、PAgP、on)」という記載について
本問題の解答の一つである
「EtherChannelモード」について質問があります
EtherChannelモードというのはLACPで言うと[active]や[passive]を指すものではないでしょうか。
解説に記載のある「EtherChannelモード(LACP、PAgP、on)」はモードではなく、正しくはプロトコルだと思いますが認識誤っていますでしょうか。
つまり自分は「EtherChannelモード」ではなく「EtherChannelプロトコル」が正しい解答なのではないかと思っています。
気持ちはわからなくはないのですが、その理屈で言うと
- 設定コマンドの
channel-group mode
はchannel-group protocol
じゃないとおかしい(Ciscoが実装したコマンド自体が間違っている) mode on
は「プロトコルを使用しない」が、その場合の EtherChannelプロトコル はon
プロトコルになるのか?
の2点の整合性が取れるのかなぁと気になります。
公式ドキュメントでも「モード」と言っているのですが、それをそのまま受け入れるのは難しそうでしょうか?
https://www.cisco.com/c/ja_jp/td/docs/switches/lan/catalyst9200/software/release/17-2/configuration_guide/lyr2/b_172_lyr2_9200_cg/configuring_etherchannels.html#concept_lzb_f2g_2gb
