【ストレートケーブルとクロスケーブル】
UTPケーブル・・・いわゆるLANケーブルには「ストレートケーブル」と「クロスケーブル」があります。
ストレートケーブルは、名前どおり8本の銅線がストレートに並んでいます。


クロスケーブルは、8本の銅線のうち1-3と2-6がクロスしています。


【クロスケーブルが必要になる理由】
LANケーブルを接続するポートにはMDI（1・2が送信用、3・6が受信用）と、MDI-X（1・2が受信用、3・6が送信用）というタイプがあります。PCやルータのLANポートにはMDIが使用され、スイッチのLANポートにはMDI-Xが使用されています。
同じタイプのLANポート同士を接続するときはストレートケーブルで接続しても通信（電気信号の送受信）できないため、クロスケーブルを使用することになります。

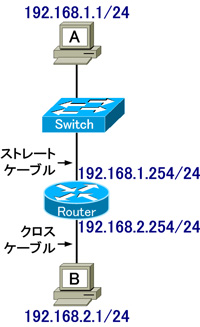

【ケーブルの選択】
適切なケーブルを選択するために、以下のように考えると分かりやすく覚えることができます。

ネットワークデバイスを2種類のグループに分けます。1つはネットワーク層以上に属するデバイスのグループで、もう1つはデータリンク層、物理層に位置するデバイスのグループです。
グループ内のデバイス同士ではクロスケーブルを使用し、異なるグループのデバイス同士ではストレートケーブルを使用して接続します。
