問題ID : 8047
問題を開く

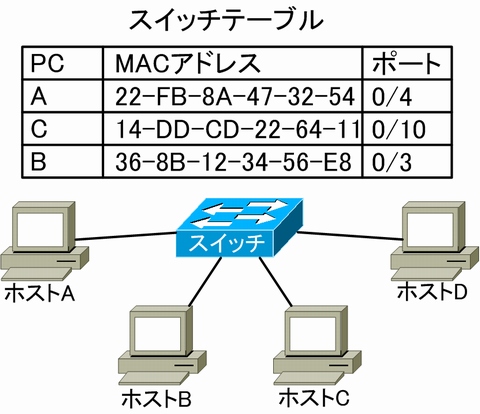

図のような構成のネットワークで、PC-Aが宛先MACアドレスに「14DD.CD22.6411」をセットしたフレームを送信するとどうなるか

正解

ポート0/10にフレームを転送する

解説

スイッチは、受信フレームの宛先MACアドレスにセットされた情報がMACアドレステーブルに存在する場合、宛先MACアドレスにひも付いたポートにこのフレームを転送します。
この問題では、宛先MACアドレスにセットされた「14DD.CD22.6411」がポート0/10にひも付いていますので、ポート0/10へフレームを転送します。

よって正解は
・ポート0/10にフレームを転送する
です。

参考

【スイッチ】
スイッチはレイヤ2のデバイスです。スイッチの主な特徴は以下の通りです。
・受信したフレームの送信元MACアドレスを学習
・受信したフレームの宛先MACアドレスに従って転送
・VLANをサポート(論理的にLANを分割する機能)
・MACアドレステーブルはVLAN毎に管理

【MACアドレステーブル】
学習したMACアドレスは、MACアドレステーブルで管理されます。MACアドレステーブルは以下のコマンドで表示できます。
#show mac address-table
(機種によっては #show mac-address-table)

Vlan・・・MACアドレスに対応するVLAN番号
Mac Address・・・学習したMACアドレス
Type・・・学習方法(STATIC=静的に学習 DYNAMIC=動的に学習)
Ports・・・MACアドレスを学習したポート(この先に対象のMACアドレスを持つデバイスが存在することを意味する)
※機種によって表示が多少異なる場合もあります

【スイッチの動作】
スイッチはフレームを受信すると、送信元MACアドレスを学習します。


MACアドレステーブルに受信したフレームの宛先MACアドレスと一致する情報が無ければ、そのフレームをフラッディング(受信ポート以外の全ポートから送信)します。


上記とは異なり、MACアドレステーブルに受信したフレームの宛先MACアドレスと一致する情報があれば、そのポートから転送します。


【VLANを分けている場合のフラッディング】
下図のSwitchAでは「Fa0/1, 0/2, 0/3はVLAN10」に、「Fa0/4はVLAN20」に、「Fa0/12」はトランクポート(複数のVLANに対応したポート)にしています。
VLANを分けている場合は、同じVLANにのみフラッディングします。

トランクポートがある場合は、トランクポートもフラッディングの対象になります。

上に戻る

MACアドレスの表記について

公開日 2022/08/23

MACアドレスの表記について、「14DD.CD22.6411」のような表記は正しいのでしょうか。
2桁ずつの"-"または":"区切りが正しいのではないのでしょうか。
フレーム内ではこのような表記になるのでしょうか。

2022/08/23 16:33

参考の最初の方の「show mac address-table」の図を見てみてください。
Mac Addressの列を見ると.で区切られて表記されてますよ。


コメント

a aK4E3zHZv6Js

2022/08/23 16:39

そのような表記もあることが分かりました。 ありがとうございました。
