問題ID : 8090
問題を開く
「show etherchannel」と「show etherchannel summary」で確認できることはどれか（3つ選択）
正解
参加しているポートの数
LACPを使用しているかどうか
PAgPを使用しているかどうか
解説
EtherChannelの設定状況は「show etherchannel」や「show etherchannel summary」で確認できます。

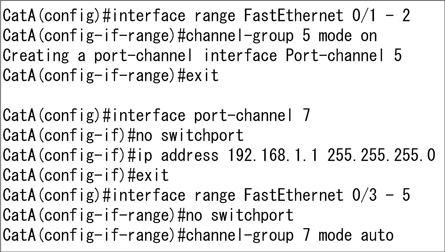

以下を設定した状況でそれぞれの表示を確認します。
・チャネルグループ5は「レイヤ2 EtherChannel」、「Fa0/1と0/2が所属」、「静的に設定」
・チャネルグループ7は「レイヤ3 EtherChannel」、「Fa0/3と0/4と0/5が所属」、「PAgPを使用」
※状態確認のため、Fa0/2とFa0/4にはケーブルを接続しません

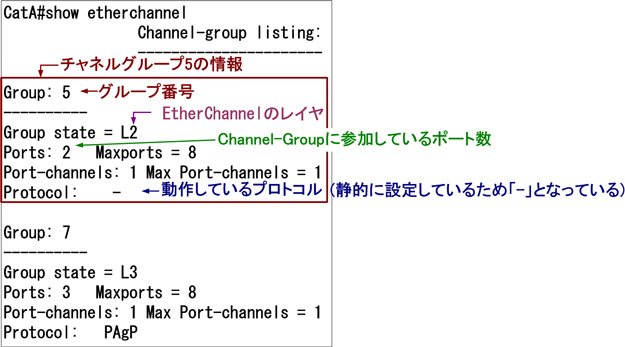

表示例：show etherchannel

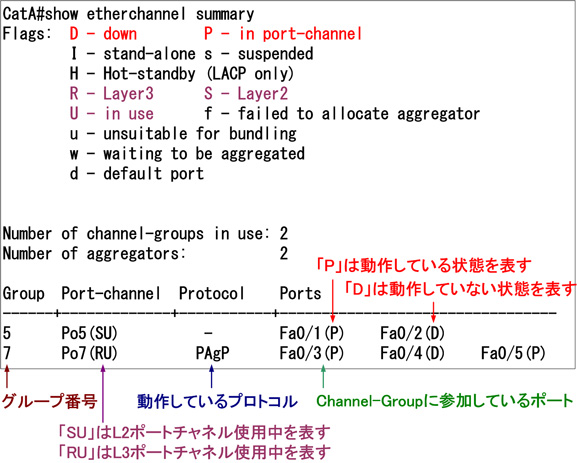

表示例：show etherchannel summary
上記のように、show etherchannel summaryでは状態も確認できます。
よって正解は
・参加しているポートの数
・LACPを使用しているかどうか
・PAgPを使用しているかどうか
です。
その他の選択肢については、上記情報の通り確認できないので誤りです。
以下を設定した状況でそれぞれの表示を確認します。
・チャネルグループ5は「レイヤ2 EtherChannel」、「Fa0/1と0/2が所属」、「静的に設定」
・チャネルグループ7は「レイヤ3 EtherChannel」、「Fa0/3と0/4と0/5が所属」、「PAgPを使用」
※状態確認のため、Fa0/2とFa0/4にはケーブルを接続しません
表示例：show etherchannel
表示例：show etherchannel summary
上記のように、show etherchannel summaryでは状態も確認できます。
よって正解は
・参加しているポートの数
・LACPを使用しているかどうか
・PAgPを使用しているかどうか
です。
その他の選択肢については、上記情報の通り確認できないので誤りです。
参考
【EtherChannel】
EtherChannelとは、複数の物理インターフェースを一つの論理インターフェースとして利用する技術です。
単純にスイッチ間を2本のケーブルで接続した場合、ループを防ぐためSTPの働きによって片方がブロックされることになります。
つまり、100Mの全二重として動作します。
EtherChannelを使用した場合は論理的に一つのインターフェースとして扱われるので、ループは発生しません。
つまり、200Mの全二重として動作することになります。
【コマンド構文：EtherChannelの設定】
【EtherChannelモードと組み合わせ】（○がEtherChannel形成）
EtherChannelを形成するには、対向のデバイスとEtherChannelモードを正しく組み合わせる必要があります。
【LACPとPAgP】
LACPはIEEE 802.3ad標準のEtherChannelネゴシエーションプロトコルで、非Ciscoデバイスとの接続で使用できます。
PAgPはCisco独自のEtherChannelネゴシエーションプロトコルで、非Ciscoデバイスとの接続は出来ません。
【ロードバランシング方式】
EtherChannelはロードバランシング（負荷分散）をサポートしています。
(config)#port-channel load-balance {src-ip | dst-ip | src-dst-ip | src-mac | dst-mac | src-dst-mac}
【レイヤ2 EtherChannelの設定例】
上記の設定を、対向のデバイスでも行う必要があります。
【レイヤ3 EtherChannelの設定例】
上記の設定を、対向のデバイスでも行う必要があります。
【EtherChannelでポートをバンドルする際にデバイス内、および対向のデバイスと共通にする必要がある設定】
・イーサーネットメディアタイプ
・速度とデュプレックス
・スイッチポートの種類（アクセスポート/トランクポート/レイヤ3ポート）
・割り当てるVLAN（アクセスポートの場合）
・ネイティブVLANと搬送するVLANの範囲（トランクポートの場合）
・トランキングモード（トランクポートの場合）
EtherChannelを形成した後にポートで上記の設定を変更すると、そのポートはバンドルから外れます。
【EtherChannelの確認】
EtherChannelを確認する主なコマンドは以下の通りです。
・show etherchannel
・show etherchannel summary
・show interfaces port-channel
・show etherchannel port
・show {pagp | lacp} neighbor
・show {pagp | lacp} internal
・show {pagp | lacp} counters
以下を設定した状況でそれぞれの表示を確認します。
・チャネルグループ5は「レイヤ2 EtherChannel」、「Fa0/1と0/2が所属」、「静的に設定」
・チャネルグループ7は「レイヤ3 EtherChannel」、「Fa0/3と0/4と0/5が所属」、「PAgPを使用」
・チャネルグループ10は「レイヤ2 EtherChannel」、「Fa0/6と0/7が所属」、「LACPを使用」
※状態確認のため、Fa0/2とFa0/5～7にはケーブルを接続しません
「show etherchannel」を使用すると、作成しているチャネルグループや、使用しているプロトコルなど情報が表示されます。
「show etherchannel summary」を使用すると、作成しているチャネルグループの状態や、使用しているプロトコルなどの簡易情報が表示されます。
「show interfaces port-channel {ポートチャネル番号}」を使用すると、指定したポートチャネル（論理インターフェース）の情報が表示されます。
「show etherchannel port」を使用すると、チャネルグループごとに各ポートの情報が表示されます。
「show pagp neighbor」を使用すると、PAgPネイバーの情報が表示されます。
「show lacp neighbor」を使用すると、LACPネイバーの情報が表示されます。
「show pagp internal」を使用すると、自身のPAgP情報が表示されます。
「show lacp internal」を使用すると、自身のLACP情報が表示されます。
「show pagp counters」を使用すると、送受信しているPAgPパケットの数とエラーとなったパケットの数が表示されます。
カウントしているPAgPパケットの数は「clear pagp counters」コマンドでクリアできます。
「show lacp counters」を使用すると、送受信しているLACPパケットの数とエラーとなったパケットの数が表示されます。
カウントしているLACPパケットの数は「clear lacp counters」コマンドでクリアできます。
EtherChannelとは、複数の物理インターフェースを一つの論理インターフェースとして利用する技術です。
単純にスイッチ間を2本のケーブルで接続した場合、ループを防ぐためSTPの働きによって片方がブロックされることになります。
つまり、100Mの全二重として動作します。
EtherChannelを使用した場合は論理的に一つのインターフェースとして扱われるので、ループは発生しません。
つまり、200Mの全二重として動作することになります。
【コマンド構文：EtherChannelの設定】
【EtherChannelモードと組み合わせ】（○がEtherChannel形成）
EtherChannelを形成するには、対向のデバイスとEtherChannelモードを正しく組み合わせる必要があります。
【LACPとPAgP】
LACPはIEEE 802.3ad標準のEtherChannelネゴシエーションプロトコルで、非Ciscoデバイスとの接続で使用できます。
PAgPはCisco独自のEtherChannelネゴシエーションプロトコルで、非Ciscoデバイスとの接続は出来ません。
【ロードバランシング方式】
EtherChannelはロードバランシング（負荷分散）をサポートしています。
(config)#port-channel load-balance {src-ip | dst-ip | src-dst-ip | src-mac | dst-mac | src-dst-mac}
【レイヤ2 EtherChannelの設定例】
上記の設定を、対向のデバイスでも行う必要があります。
【レイヤ3 EtherChannelの設定例】
上記の設定を、対向のデバイスでも行う必要があります。
【EtherChannelでポートをバンドルする際にデバイス内、および対向のデバイスと共通にする必要がある設定】
・イーサーネットメディアタイプ
・速度とデュプレックス
・スイッチポートの種類（アクセスポート/トランクポート/レイヤ3ポート）
・割り当てるVLAN（アクセスポートの場合）
・ネイティブVLANと搬送するVLANの範囲（トランクポートの場合）
・トランキングモード（トランクポートの場合）
EtherChannelを形成した後にポートで上記の設定を変更すると、そのポートはバンドルから外れます。
【EtherChannelの確認】
EtherChannelを確認する主なコマンドは以下の通りです。
・show etherchannel
・show etherchannel summary
・show interfaces port-channel
・show etherchannel port
・show {pagp | lacp} neighbor
・show {pagp | lacp} internal
・show {pagp | lacp} counters
以下を設定した状況でそれぞれの表示を確認します。
・チャネルグループ5は「レイヤ2 EtherChannel」、「Fa0/1と0/2が所属」、「静的に設定」
・チャネルグループ7は「レイヤ3 EtherChannel」、「Fa0/3と0/4と0/5が所属」、「PAgPを使用」
・チャネルグループ10は「レイヤ2 EtherChannel」、「Fa0/6と0/7が所属」、「LACPを使用」
※状態確認のため、Fa0/2とFa0/5～7にはケーブルを接続しません
「show etherchannel」を使用すると、作成しているチャネルグループや、使用しているプロトコルなど情報が表示されます。
「show etherchannel summary」を使用すると、作成しているチャネルグループの状態や、使用しているプロトコルなどの簡易情報が表示されます。
「show interfaces port-channel {ポートチャネル番号}」を使用すると、指定したポートチャネル（論理インターフェース）の情報が表示されます。
「show etherchannel port」を使用すると、チャネルグループごとに各ポートの情報が表示されます。
「show pagp neighbor」を使用すると、PAgPネイバーの情報が表示されます。
「show lacp neighbor」を使用すると、LACPネイバーの情報が表示されます。
「show pagp internal」を使用すると、自身のPAgP情報が表示されます。
「show lacp internal」を使用すると、自身のLACP情報が表示されます。
「show pagp counters」を使用すると、送受信しているPAgPパケットの数とエラーとなったパケットの数が表示されます。
カウントしているPAgPパケットの数は「clear pagp counters」コマンドでクリアできます。
「show lacp counters」を使用すると、送受信しているLACPパケットの数とエラーとなったパケットの数が表示されます。
カウントしているLACPパケットの数は「clear lacp counters」コマンドでクリアできます。
