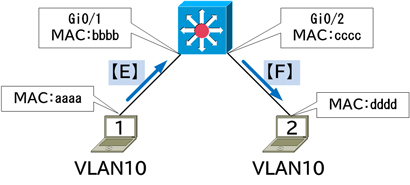

PC1からPC2へ通信する。Eの時点におけるフレームの宛先MACアドレスと、Fの時点におけるフレームの送信元MACアドレスはどれか。なお、見やすさのためMACアドレスは省略して記載している。(2つ選択)
![<img src="/mondai3/img/jpg/59099.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/23397/59099.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=71ef824bf575e4aacf440fab6a5fdcd9dcf99cd72b90814c71c10efd9b8050bb)
正解
Eの宛先MAC:dddd
Fの送信元MAC:aaaa
解説

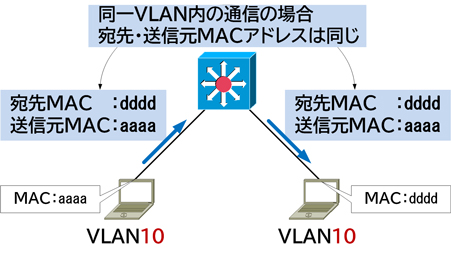

同一VLAN内での通信の場合、スイッチを通過する前後で宛先・送信元MACアドレスは書き換えられず、同じになります。
![<img src="/mondai3/img/jpg/kkkkkkk59099.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/23692/kkkkkkk59099.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=5526137858acb69f792990d0bfc8aa216232faa6fb7d3daa471b80d3275d152e)
設問の通信の流れを見ていきます。

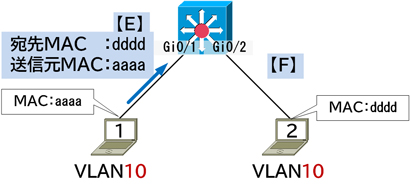

まず、PC1がフレームを作成し送出します。フレームの宛先MACアドレスはARPで取得したPC2のMACアドレス、送信元MACアドレスは自身のMACアドレスです。
![<img src="/mondai3/img/jpg/kkkk59099.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/23401/kkkk59099.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=d9b660dcef57274010dab6df670ba5a90d76f13e5a48f5a4fc7e68893c781365)

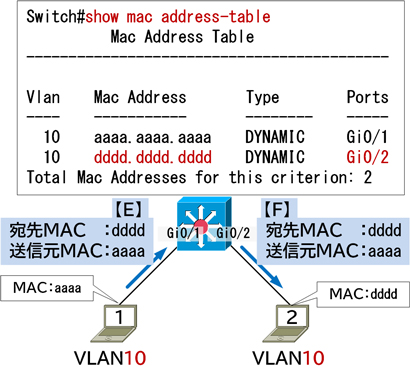

次に、スイッチがフレームを受信します。スイッチは宛先MACアドレスとMACアドレステーブルを照らし合わせ、適切なインターフェースから転送します。
![<img src="/mondai3/img/jpg/kkkkk59099.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/23402/kkkkk59099.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=f2561a0d5b7278cbff73e622fa4bea45a3342904beb07536e813543fd1ce7245)

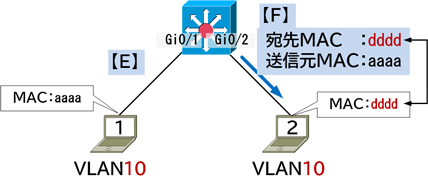

最後に、PC2はフレームの宛先MACアドレスが自身のMACアドレスであることを確認しフレームを受け入れます。
![<img src="/mondai3/img/jpg/kkkkkk59099.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/23403/kkkkkk59099.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=98336c21faf672bc46eb81792354cfa91a2e8c50187c8c0dece155e5925ff02a)
よって正解は
・Eの宛先MAC:dddd
・Fの送信元MAC:aaaa
です。
その他の選択肢については、以下の通りです。
・Eの宛先MAC:bbbb
・Eの宛先MAC:cccc
同一VLAN内の通信の場合、フレームの宛先MACアドレスは最終的な宛先ホストのMACアドレスです。よって誤りです。
・Fの送信元MAC:bbbb
・Fの送信元MAC:cccc
同一VLAN内の通信の場合、フレームの送信元MACアドレスはフレームを作成したホストのMACアドレスです。よって誤りです。
![<img src="/mondai3/img/jpg/kkkkkkk59099.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/23692/kkkkkkk59099.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=5526137858acb69f792990d0bfc8aa216232faa6fb7d3daa471b80d3275d152e)
設問の通信の流れを見ていきます。
まず、PC1がフレームを作成し送出します。フレームの宛先MACアドレスはARPで取得したPC2のMACアドレス、送信元MACアドレスは自身のMACアドレスです。
![<img src="/mondai3/img/jpg/kkkk59099.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/23401/kkkk59099.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=d9b660dcef57274010dab6df670ba5a90d76f13e5a48f5a4fc7e68893c781365)
次に、スイッチがフレームを受信します。スイッチは宛先MACアドレスとMACアドレステーブルを照らし合わせ、適切なインターフェースから転送します。
![<img src="/mondai3/img/jpg/kkkkk59099.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/23402/kkkkk59099.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=f2561a0d5b7278cbff73e622fa4bea45a3342904beb07536e813543fd1ce7245)
最後に、PC2はフレームの宛先MACアドレスが自身のMACアドレスであることを確認しフレームを受け入れます。
![<img src="/mondai3/img/jpg/kkkkkk59099.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/23403/kkkkkk59099.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=98336c21faf672bc46eb81792354cfa91a2e8c50187c8c0dece155e5925ff02a)
よって正解は
・Eの宛先MAC:dddd
・Fの送信元MAC:aaaa
です。
その他の選択肢については、以下の通りです。
・Eの宛先MAC:bbbb
・Eの宛先MAC:cccc
同一VLAN内の通信の場合、フレームの宛先MACアドレスは最終的な宛先ホストのMACアドレスです。よって誤りです。
・Fの送信元MAC:bbbb
・Fの送信元MAC:cccc
同一VLAN内の通信の場合、フレームの送信元MACアドレスはフレームを作成したホストのMACアドレスです。よって誤りです。
参考
【VLAN】
VLAN(Virtual LAN)とはユーザの物理的な位置に関係なく、ユーザを論理的にグループ分けできる技術です。
VLANで論理的にグループ分けすることにより、異なるVLANに属しているユーザとは通信できないようになります。
![<img src="/mondai3/img/jpg/k37765.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/3800/k37765.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=df862cb8f0f6e2363ef3cf01cffcfc5833ba22cbf0971046cd486e116ef8a2b6)
【コマンド構文:VLAN作成】
(config)#vlan {vlan番号}
(config-vlan)#name {vlan名} (任意)
【コマンド構文:VLANの割り当て】
(config-if)#switchport access vlan {VLAN番号}
【VLAN番号】
・1~4094から指定(作成)可能
・デフォルトでVLAN1とVLAN1002~1005が作成済み
・デフォルトで作成されているVLANは削除できない
・デフォルトで全てのポートはVLAN1に所属(デフォルトVLANと呼ばれる)
【VLAN間ルーティング】
通常、異なるVLANに属するデバイスとの通信は出来ません。
![<img src="/mondai3/img/jpg/kkkkk37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4176/kkkkk37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=e6c456fc3ed365532705c309632fe5310a1c8a6903fb0510ab8850bed2115ce2)
異なるVLANに属するデバイスと通信するには、VLAN間ルーティングの設定が必要になります。
VLAN間ルーティングには「マルチレイヤスイッチを使った方法」や、1本のリンクでルータとL2スイッチを接続する「ルータ・オン・ア・スティック」(ROAS:Router-On-A-Stick)などがあります。
【マルチレイヤスイッチによるVLAN間ルーティング設定例】
![<img src="/mondai3/img/jpg/kkkkkk37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4177/kkkkkk37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=483d91cbe6015bf95185cab8e7a9c65c6b3975c3e3767182b21372cbeacfd72a)
マルチレイヤスイッチに必要な設定は以下の通りです。
・ルーティングの有効化
・SVI(Switch Virtual Interface)の作成
・インターフェースへのVLAN割り当て
![<img src="/mondai3/img/jpg/kkkkkkk37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4178/kkkkkkk37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=0ee5f6540232725a54b7a476c614800d57fce671672d1a8842f68b27849d5073)
【ルータ・オン・ア・スティックによるVLAN間ルーティングの設定例】(ROAS:Router-On-A-Stick)
![<img src="/mondai3/img/jpg/k37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4179/k37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=6b717ddbe0ae37b1a04b0961da3bbd81d9c6a29c911193db89328d2240a64601)
スイッチに必要な設定は以下の通りです。
・ルータとの接続ポートをトランクポートに設定
![<img src="/mondai3/img/jpg/kk37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4180/kk37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=5892ad191841fc9a14f0c6141c74efd2f428db8dfff9cfec93c7a095f3c04902)
ルータに必要な設定は以下の通りです。
・VLANごとのサブインターフェースを作成
・VLANカプセル化方式の指定とVLAN IDの指定
・サブインターフェースにIPアドレスを設定
![<img src="/mondai3/img/jpg/kkk37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4181/kkk37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=4b03bb1c38f825bd098b4c0f74358b90ef084d4ff0ca42494872c4cfbb8238ec)
なお、ルータ・オン・ア・スティックには、以下のような欠点があります。
・トランクリンク一箇所の障害がネットワーク全体に影響する(シングルポイント障害)
・トランクリンクにアクセスが集中するため、輻輳の原因になる(帯域幅問題)
VLAN(Virtual LAN)とはユーザの物理的な位置に関係なく、ユーザを論理的にグループ分けできる技術です。
VLANで論理的にグループ分けすることにより、異なるVLANに属しているユーザとは通信できないようになります。
![<img src="/mondai3/img/jpg/k37765.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/3800/k37765.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=df862cb8f0f6e2363ef3cf01cffcfc5833ba22cbf0971046cd486e116ef8a2b6)
【コマンド構文:VLAN作成】
(config)#vlan {vlan番号}
(config-vlan)#name {vlan名} (任意)
【コマンド構文:VLANの割り当て】
(config-if)#switchport access vlan {VLAN番号}
【VLAN番号】
・1~4094から指定(作成)可能
・デフォルトでVLAN1とVLAN1002~1005が作成済み
・デフォルトで作成されているVLANは削除できない
・デフォルトで全てのポートはVLAN1に所属(デフォルトVLANと呼ばれる)
【VLAN間ルーティング】
通常、異なるVLANに属するデバイスとの通信は出来ません。
![<img src="/mondai3/img/jpg/kkkkk37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4176/kkkkk37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=e6c456fc3ed365532705c309632fe5310a1c8a6903fb0510ab8850bed2115ce2)
異なるVLANに属するデバイスと通信するには、VLAN間ルーティングの設定が必要になります。
VLAN間ルーティングには「マルチレイヤスイッチを使った方法」や、1本のリンクでルータとL2スイッチを接続する「ルータ・オン・ア・スティック」(ROAS:Router-On-A-Stick)などがあります。
【マルチレイヤスイッチによるVLAN間ルーティング設定例】
![<img src="/mondai3/img/jpg/kkkkkk37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4177/kkkkkk37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=483d91cbe6015bf95185cab8e7a9c65c6b3975c3e3767182b21372cbeacfd72a)
マルチレイヤスイッチに必要な設定は以下の通りです。
・ルーティングの有効化
・SVI(Switch Virtual Interface)の作成
・インターフェースへのVLAN割り当て
![<img src="/mondai3/img/jpg/kkkkkkk37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4178/kkkkkkk37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=0ee5f6540232725a54b7a476c614800d57fce671672d1a8842f68b27849d5073)
【ルータ・オン・ア・スティックによるVLAN間ルーティングの設定例】(ROAS:Router-On-A-Stick)
![<img src="/mondai3/img/jpg/k37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4179/k37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=6b717ddbe0ae37b1a04b0961da3bbd81d9c6a29c911193db89328d2240a64601)
スイッチに必要な設定は以下の通りです。
・ルータとの接続ポートをトランクポートに設定
![<img src="/mondai3/img/jpg/kk37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4180/kk37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=5892ad191841fc9a14f0c6141c74efd2f428db8dfff9cfec93c7a095f3c04902)
ルータに必要な設定は以下の通りです。
・VLANごとのサブインターフェースを作成
・VLANカプセル化方式の指定とVLAN IDの指定
・サブインターフェースにIPアドレスを設定
![<img src="/mondai3/img/jpg/kkk37767.jpg">](https://ping-t-production-strg.s3.ap-northeast-1.amazonaws.com/uploads/question_image/file/4181/kkk37767.jpg?X-Amz-Expires=600&X-Amz-Date=20240727T002018Z&X-Amz-Security-Token=IQoJb3JpZ2luX2VjEAcaDmFwLW5vcnRoZWFzdC0xIkgwRgIhAJ7mkC5JfvSdLioYGKPvL4LNMvPwvSDw5e6Trr2wGIteAiEA3PTHM4A2nrwe%2FsKtasucFN4M2bX8SdlW8y7dOzQ7puAqsQQI4P%2F%2F%2F%2F%2F%2F%2F%2F%2F%2FARAAGgw2MjM0Mjk4MjcyNzUiDCdr3QPeyekWGLgFlSqFBKpCSz3SbveHUOGK2zeHLuVO2cItM42HqGJgxnLQS8wor%2BLtL3EVqtpbI8I26UG8TqsQ8ROdervHWNtEF2b0YDJeJ9OA1lTqIYRGfXT%2F0vga3BjTreZymRtCJxCBhuiBlLx6LQiOAsHh%2FqccRNGloBAcTGOzTHzFySnilRiwHeUfF7A5ENm3WS77BOMgNIZfQ%2BqOl8DiCoR%2F4pFqTREpbE2newnXyJLC2naNMvWg1VqNXBmsUkeGPKModBV7IXhjp1KuIo9uTCVLHTNNGeQ4QqJXaMCzwY2TCu7f5A%2B2AI9RzVu2xa8dHndhkOWtL3p4ayYMuYoNaeoGWRjuvKAfvdYlpLmHd%2BI8qb%2FC3r%2B5QEGEwE6pzDvX9RBseNeDx8xV0oY3WH47HS2TwZrFSsSIXfbkWRUtqnwGPsh6HHGcZ%2BttEmkB0id8owV%2F%2BkDcKcBkVSnEZ14UIczdWOipIytNI88HHsMahQhW0FL%2FV8DANDrF%2B0iLCjVNlTQpqDd0TBecXiGaUeXwyxJJtZBty4IzeiiGodEmdZvMXRG5J8BWMG5rjxSe2gTe%2BZWtFkw9B0DCFxZM%2Bz2LeV%2BDRXD0Ztn4Rjqo4pKn1IJTo2XPksV3q%2FS25FfXPCV%2BgYiqfEWMhZEBnMMp%2FlJQQ9O5lQWu%2FO3Rpbv0WmlwCYOqfaxafD26T5iJNCIiFkcw0N6QtQY6pQHbqvxSzEhMcFvQGQ8HD8a0AHu3DdZP%2FFuA131Jli24oxUqgn74dE0s2tjZNl10mAmXJ5spI8Xq5uL5E8yYKCD3dkwfq5sjHkAWdViw1VYA64tvvmrYdURs3iermXNq44RnmgovPmGbpOgB4SNjrt6dNp7tl00mC8JEZu%2BNsrX97GRXuPviHi2WTlfk2%2FmfdOlDwvz8NsaG50T63jElW1sev%2BBZ0UU%3D&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=ASIAZCJ2QHLF74BLTX7P%2F20240727%2Fap-northeast-1%2Fs3%2Faws4_request&X-Amz-SignedHeaders=host&X-Amz-Signature=4b03bb1c38f825bd098b4c0f74358b90ef084d4ff0ca42494872c4cfbb8238ec)
なお、ルータ・オン・ア・スティックには、以下のような欠点があります。
・トランクリンク一箇所の障害がネットワーク全体に影響する(シングルポイント障害)
・トランクリンクにアクセスが集中するため、輻輳の原因になる(帯域幅問題)
MACアドレス変更の認識確認
公開日 2023/01/11
MACアドレス変更の認識について確認させてください。
-
ルーターを通って別のネットワークに通信する場合はMACアドレスが変わる
→ルーターを通らない、同一ネットワーク内はMACアドレスが変わらない -
同一VLAN=同一ネットワーク内での通信ではMACアドレスは変わらない
→別のVLANに通信する場合はMACアドレスが変わる?
という認識であっていますか?
2023/01/11 16:49
・ルーターを通って別のネットワークに通信する場合はMACアドレスが変わる
→ルーターを通らない、同一ネットワーク内はMACアドレスが変わらない
こちらにつきましてはその通りで、上記の認識で間違っていません。ネットワークを超える(別のネットワークへ入ったり出たり)場合はMACアドレスは変わります。
ルーターAからの通信がBを経由してCに行きたい場合、Source(送信元) MAC Addressは最初はAのMACアドレス、Distination(宛先) MAC AddressはBのものになります。
が、Bでは送信元MACアドレスは自身のBのMACアドレスが使用され、宛先MACアドレスもCのものへと変わります。
・別のVLANに通信する場合に毎度MACアドレスが変わってしまうと、VLAN同士での通信が成り立たなくなってしまうため基本的に変わることはありません。(NAホルダーでNP勉強中ですが、間違ってしまっていたら申し訳ございません。)
併せて、送信元/宛先IPの決まりも確認しておくといいかもしれません。応援しております、頑張ってください。
コメント
この投稿に対して返信しませんか?
t tsuyumi_s
2023/01/11 17:04
早々のご返信ありがとうございます!
