ホストAとホストBの間の通信を確立させる為にCatAのFa0/1に必要な設定は下記のうちどれか。

正解

CatA(config)#interface FastEthernet 0/1
CatA(config-if)#switchport trunk encapsulation dot1q
CatA(config-if)#switchport mode trunk

解説

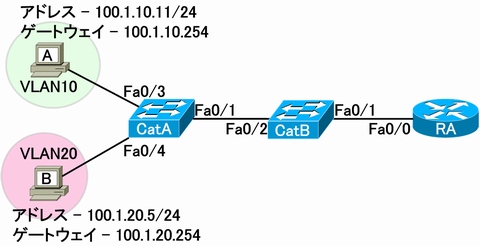

異なるVLANのホスト同士の通信を確立させる為には、VLAN間ルーティングが必要です。図の場合、CatAのFa0/1とCatBのFa0/2、CatBのFa0/1とRAのFa0/0の間は複数のVLAN（VLAN10とVLAN20）を通過させるため、それぞれの機器でトランクポートの設定を入れる必要があります。

【コマンド構文：スイッチポートモード変更（DTPの設定）】
(config-if)#switchport mode {access | trunk | dynamic {auto | desirable}}


CatAのトランクポートの設定は以下の通りです。
CatA(config)#interface FastEthernet 0/1
CatA(config-if)#switchport trunk encapsulation dot1q ・・・トランクのカプセル化タイプをIEEE 802.1Qに設定
CatA(config-if)#switchport mode trunk　・・・トランクポートの設定
（CatBのFa0/1とFa0/2も同様にトランクポートの設定をします。）

選択肢にはありませんが、CatAでは他に以下の設定を入れます。
CatA(config)#interface FastEthernet 0/3
CatA(config-if)#switchport mode access
CatA(config-if)#switchport access vlan 10
CatA(config-if)#interface FastEthernet 0/4
CatA(config-if)#switchport mode access
CatA(config-if)#switchport access vlan 20

RAのトランクポートの設定は以下の通りです。なお、サブインターフェースに割り当てるIPアドレスは、ホストAとホストBのそれぞれの（デフォルト）ゲートウェイのアドレスとなります。
RA(config)#interface FastEthernet 0/0
RA(config-if)#no shutdown
RA(config-if)#interface FastEthernet 0/0.10 ・・・サブインターフェース0/0.10の設定
RA(config-subif)#encapsulation dot1Q 10　・・・VLAN10を割り当て（トランクのカプセル化タイプはIEEE 802.1Q）
RA(config-subif)#ip address 100.1.10.254 255.255.255.0 ・・・IPアドレスの割り当て
RA(config-subif)#interface FastEthernet 0/0.20 ・・・サブインターフェース0/0.20の設定
RA(config-subif)#encapsulation dot1Q 20　・・・VLAN20を割り当て（トランクのカプセル化タイプはIEEE 802.1Q）
RA(config-subif)#ip address 100.1.20.254 255.255.255.0 ・・・IPアドレスの割り当て

その他の選択肢については、以下の通りです。
・CatA(config)#interface FastEthernet 0/1
　CatA(config-if)#switchport trunk encapsulation dot1q
　CatA(config-if)#switchport mode access
アクセスポートにする設定なので誤りです。

・CatA(config)#ip default-gateway 100.1.1.254
　CatA(config)#interface vlan 1
　CatA(config-if)#ip address 100.1.1.1 255.255.255.0
　CatA(config-if)#no shutdown
上記はCatAにデフォルトゲートウェイとIPアドレスを設定しています。
CatA自体へアクセスする際に必要な設定ですが、ホストAとホストBの通信は確立できるようにならないので、誤りです。

・CatA(config)#interface FastEthernet 0/1
　CatA(config-if)#switchport mode access
　CatA(config-if)#switchport access vlan 10
アクセスポートにする設定なので誤りです。

・CatA(config)#interface FastEthernet 0/1
　CatA(config-if)#switchport mode access
　CatA(config-if)#switchport access vlan 20
アクセスポートにする設定なので誤りです。

・CatA(config)#interface FastEthernet 0/1
　CatA(config-if)#switchport mode access
　CatA(config-if)#switchport access vlan 1
アクセスポートにする設定なので誤りです。

・CatA(config)#interface FastEthernet 0/1
　CatA(config-if)#switchport mode trunk vlan 10
　CatA(config-if)#switchport mode trunk vlan 20
上記は存在しないコマンドなので誤りです。

参考

【VLAN】

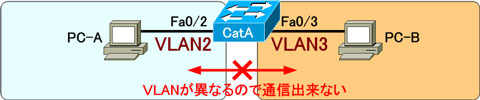

VLAN（Virtual LAN）とはユーザの物理的な位置に関係なく、ユーザを論理的にグループ分けできる技術です。
VLANで論理的にグループ分けすることにより、異なるVLANに属しているユーザとは通信できないようになります。


【コマンド構文：VLAN作成】
(config)#vlan {vlan番号}
(config-vlan)#name {vlan名} （任意）

【コマンド構文：VLANの割り当て】
(config-if)#switchport access vlan {VLAN番号}

【VLAN番号】
・1～4094から指定（作成）可能
・デフォルトでVLAN1とVLAN1002～1005が作成済み
・デフォルトで作成されているVLANは削除できない
・デフォルトで全てのポートはVLAN1に所属（デフォルトVLANと呼ばれる）

【VLAN間ルーティング】
通常、異なるVLANに属するデバイスとの通信は出来ません。

異なるVLANに属するデバイスと通信するには、VLAN間ルーティングの設定が必要になります。
VLAN間ルーティングには「マルチレイヤスイッチを使った方法」や、1本のリンクでルータとL2スイッチを接続する「ルータ・オン・ア・スティック」（ROAS：Router-On-A-Stick）などがあります。

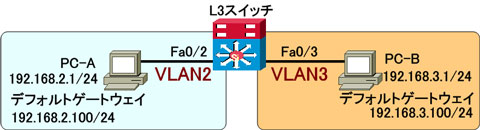

【マルチレイヤスイッチによるVLAN間ルーティング設定例】

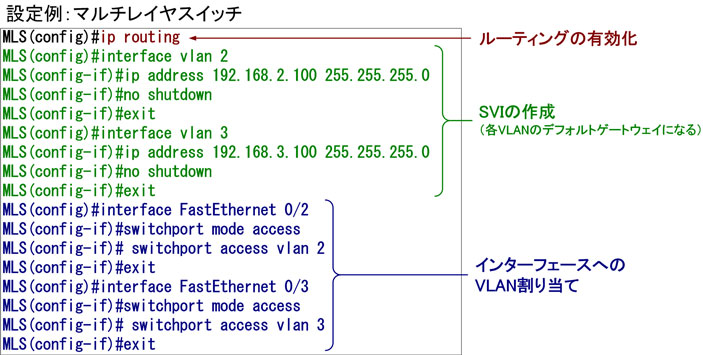

マルチレイヤスイッチに必要な設定は以下の通りです。
・ルーティングの有効化
・SVI（Switch Virtual Interface）の作成
・インターフェースへのVLAN割り当て

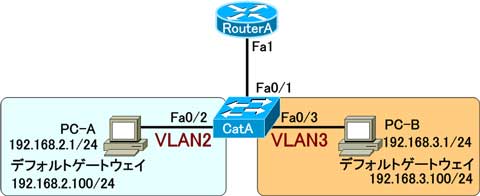

【ルータ・オン・ア・スティックによるVLAN間ルーティングの設定例】（ROAS：Router-On-A-Stick）

スイッチに必要な設定は以下の通りです。

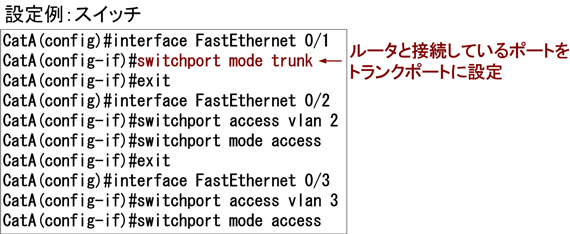

・ルータとの接続ポートをトランクポートに設定

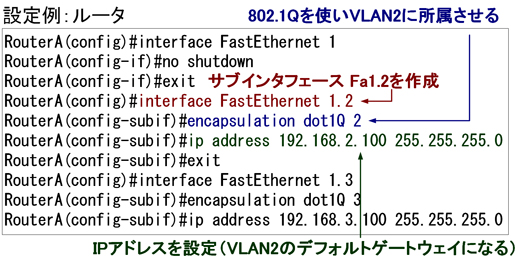

ルータに必要な設定は以下の通りです。
・VLANごとのサブインターフェースを作成
・VLANカプセル化方式の指定とVLAN IDの指定
・サブインターフェースにIPアドレスを設定


なお、ルータ・オン・ア・スティックには、以下のような欠点があります。
・トランクリンク一箇所の障害がネットワーク全体に影響する（シングルポイント障害）
・トランクリンクにアクセスが集中するため、輻輳の原因になる（帯域幅問題）
