問題ID : 21591
問題を開く
PoEを使ってCisco製のSWにCisco製のAP1と他社製のAP2を接続した時、AP1には適切な電力クラスが割り当てられたが、AP2では必要以上に高い最大電力が割り当てられた。
この原因として考えられるものはどれか。
正解
正しい電力クラスの割り当てを行うためにCDPが利用されるため
解説
PoEとは、LANケーブル経由で電力を供給する仕組みです。
PoEを利用することにより、Cisco IP Phoneなどはスイッチに接続するだけで使用することができます。（電源に接続せずとも、スイッチから電力が供給される）
PSE（Power Sourcing Equipment：給電装置）は電力を供給するデバイス（スイッチや電源装置など）を指します。
PD（ Powered Device：受電装置）は電力の供給を受けるエンドデバイス（IP Phoneやアクセスポイントなど）を指します。
PSEはPDからのCDP情報に基づいて電力クラスを割り当てます。CDP(Cisco Discovery Protocol)はCisco独自のプロトコルであるため、他社製品ではCDP情報に基づいて電力クラスを割り当てることができません。そのため、デフォルトでポートに最大電力を割り当てます。
よって正解は
・正しい電力クラスの割り当てを行うためにCDPが利用されるため
です。
その他の選択肢については、以下の通りです。
・正しい電力クラスの割り当てを行うためにEIGRPが利用されるため
EIGRPはCisco独自のルーティングプロトコルです。電力クラスの割り当てとは関係ないため誤りです。
・正しい電力クラスの割り当てを行うためにはDTPが利用されるため
DTPはCisco独自のスイッチポートを動的に決定するプロトコルです。電力クラスの割り当てとは関係ないため誤りです。
・ケーブルの種類で電力クラスが決められているため
・ポートごとに電力クラスが予め決められているため
電力クラスの割り当てはPDが接続された際にPSEが自動的に行います。ケーブルやポートによって決まるものではないため誤りです。
PoEを利用することにより、Cisco IP Phoneなどはスイッチに接続するだけで使用することができます。（電源に接続せずとも、スイッチから電力が供給される）
PSE（Power Sourcing Equipment：給電装置）は電力を供給するデバイス（スイッチや電源装置など）を指します。
PD（ Powered Device：受電装置）は電力の供給を受けるエンドデバイス（IP Phoneやアクセスポイントなど）を指します。
PSEはPDからのCDP情報に基づいて電力クラスを割り当てます。CDP(Cisco Discovery Protocol)はCisco独自のプロトコルであるため、他社製品ではCDP情報に基づいて電力クラスを割り当てることができません。そのため、デフォルトでポートに最大電力を割り当てます。
よって正解は
・正しい電力クラスの割り当てを行うためにCDPが利用されるため
です。
その他の選択肢については、以下の通りです。
・正しい電力クラスの割り当てを行うためにEIGRPが利用されるため
EIGRPはCisco独自のルーティングプロトコルです。電力クラスの割り当てとは関係ないため誤りです。
・正しい電力クラスの割り当てを行うためにはDTPが利用されるため
DTPはCisco独自のスイッチポートを動的に決定するプロトコルです。電力クラスの割り当てとは関係ないため誤りです。
・ケーブルの種類で電力クラスが決められているため
・ポートごとに電力クラスが予め決められているため
電力クラスの割り当てはPDが接続された際にPSEが自動的に行います。ケーブルやポートによって決まるものではないため誤りです。
参考
【PoE】（Power over Ethernet）

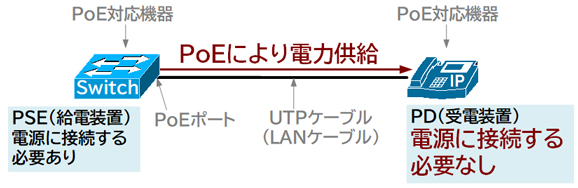

PoEとは、LANケーブル経由で電力を供給する仕組みです。
PoEを利用することにより、Cisco IP Phoneなどはスイッチに接続するだけで使用することができます。（電源に接続せずとも、スイッチから電力が供給される）
【PoEポートのモード】

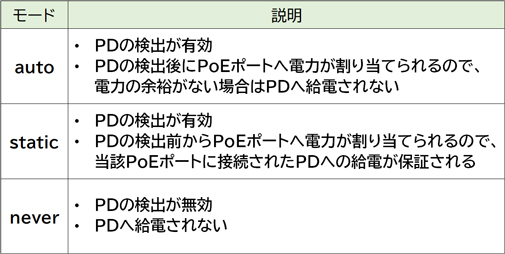

PoEポートは下表のいずれかのモードで動作します。
【PSEとPD】
PSE（Power Sourcing Equipment：給電装置）は電力を供給するデバイス（スイッチや電源装置など）を指します。
PD（ Powered Device：受電装置）は電力の供給を受けるエンドデバイス（IP Phoneやアクセスポイントなど）を指します。

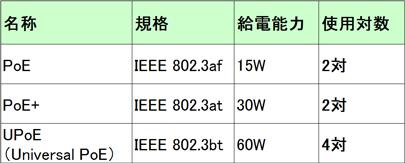

【PoEの主な規格】
【IEEE 802.3af 電力分類オーバーライド機能】
PoEには、電力を安全に供給するための「IEEE 802.3af 電力分類オーバーライド機能（IEEE 802.3af power classification override features）」が備わっています。
この機能には、ポートからPDに供給される電力をリアルタイムに計測する「電力モニタリング」と、ポートの消費電力がしきい値を超えた場合にアクションを実行する「電力ポリシング」という機能が含まれます。
ポートの消費電力が設定された最大値を超えた場合、以下のいずれかのアクションを実行するよう、ポリシング設定を行うことができます。
・電力供給を続けながらsyslogメッセージを発行する
・ポートをシャットダウンし、err-disable状態にする
ポートがerr-disable状態になった場合は、管理者が「shutdown」および「no shutdown」コマンドにより手動でポートを起動し直すか、もしくは、一定時間経過後ポートを自動的に回復させるよう設定することもできます。
PoEとは、LANケーブル経由で電力を供給する仕組みです。
PoEを利用することにより、Cisco IP Phoneなどはスイッチに接続するだけで使用することができます。（電源に接続せずとも、スイッチから電力が供給される）
【PoEポートのモード】
PoEポートは下表のいずれかのモードで動作します。
【PSEとPD】
PSE（Power Sourcing Equipment：給電装置）は電力を供給するデバイス（スイッチや電源装置など）を指します。
PD（ Powered Device：受電装置）は電力の供給を受けるエンドデバイス（IP Phoneやアクセスポイントなど）を指します。
【PoEの主な規格】
【IEEE 802.3af 電力分類オーバーライド機能】
PoEには、電力を安全に供給するための「IEEE 802.3af 電力分類オーバーライド機能（IEEE 802.3af power classification override features）」が備わっています。
この機能には、ポートからPDに供給される電力をリアルタイムに計測する「電力モニタリング」と、ポートの消費電力がしきい値を超えた場合にアクションを実行する「電力ポリシング」という機能が含まれます。
ポートの消費電力が設定された最大値を超えた場合、以下のいずれかのアクションを実行するよう、ポリシング設定を行うことができます。
・電力供給を続けながらsyslogメッセージを発行する
・ポートをシャットダウンし、err-disable状態にする
ポートがerr-disable状態になった場合は、管理者が「shutdown」および「no shutdown」コマンドにより手動でポートを起動し直すか、もしくは、一定時間経過後ポートを自動的に回復させるよう設定することもできます。
他社製品に適切な電力を割り当てるにはどうしたら良いのでしょうか。
t
teto
投稿日 2025/01/30
[PSEはPDからのCDP情報に基づいて電力クラスを割り当てます。CDP(Cisco Discovery Protocol)はCisco独自のプロトコルであるため、他社製品ではCDP情報に基づいて電力クラスを割り当てることができません。そのため、デフォルトでポートに最大電力を割り当てます。]
↑
他社製品に適切な電力を割り当てるには、例えばどうしたら良いのでしょうか。電力量を指定するコマンドなどがあるのでしょうか？
2025/01/30 10:15
PSE側で、特定のポートへの最大電源供給量を設定できます。
・最大電源供給量を15Wに設定するコマンド
(config-if)# power inline static max 15000
コメント
この投稿に対して返信しませんか？
t teto
2025/01/30 11:43
ありがとうございました。
