問題ID : 39037
問題を開く

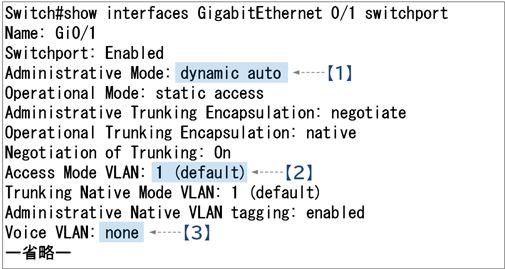

上記のSwitchに音声VLANの設定を行った。
音声VLANの設定後の【1】【2】【3】の値として正しいものはどれか。（3つ選択）
正解
【1】static access
【2】1
【3】10
解説
【音声VLANで使用する主なコマンド】
(config-if)#switchport mode access
音声VLANを使用する場合、ポートはアクセスポートにします。
(config-if)#switchport voice vlan {VLAN_ID}
音声用のVLANを指定します。ここで設定された音声用のVLANは、CDPによってCisco IP Phoneに通知されます。
(config-if)#switchport access vlan {VLAN_ID}
PCデータ用のVLANを指定します。
#show interfaces [インターフェース] switchport
スイッチポートの設定情報を表示します。
設問では、ポートをアクセスポートに設定し、音声VLANをVLAN「10」に設定しています。
データVLANの設定は行われていないため、データVLANに変化はありません。

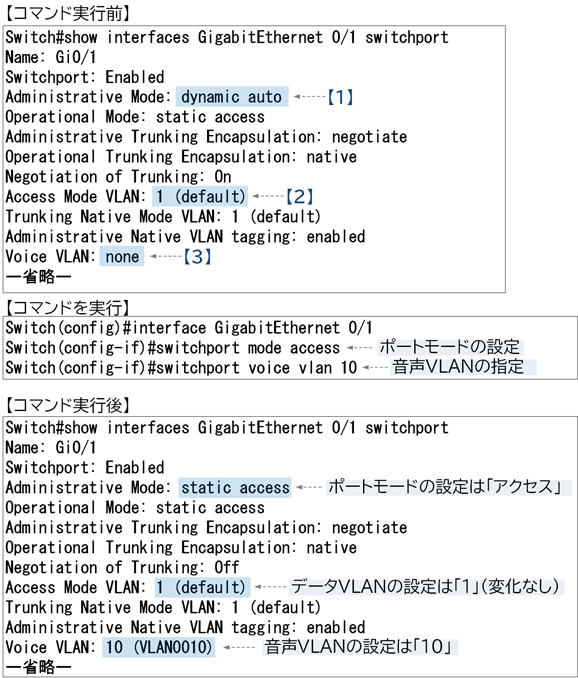

設問の設定後、「show interfaces GigabitEthernet 0/1 switchport」コマンドで設定を確認すると、以下のようになります。
よって正解は
・【1】static access
・【2】1
・【3】10
です。
その他の選択肢については、以下の通りです。
・【1】trunk
設問ではポートをアクセスポートに設定しているため、【1】の値は「static access」になります。よって誤りです。
音声VLANを設定するポートはアクセスポートに設定します。
・【2】10
設問ではデータVLANは設定されていないため、【2】の値（データVLAN）は「1」から変化はありません。よって誤りです。
・【3】1
音声VLANは「10」に設定されているため、【3】の値は「10」になります。よって誤りです。
(config-if)#switchport mode access
音声VLANを使用する場合、ポートはアクセスポートにします。
(config-if)#switchport voice vlan {VLAN_ID}
音声用のVLANを指定します。ここで設定された音声用のVLANは、CDPによってCisco IP Phoneに通知されます。
(config-if)#switchport access vlan {VLAN_ID}
PCデータ用のVLANを指定します。
#show interfaces [インターフェース] switchport
スイッチポートの設定情報を表示します。
設問では、ポートをアクセスポートに設定し、音声VLANをVLAN「10」に設定しています。
データVLANの設定は行われていないため、データVLANに変化はありません。
設問の設定後、「show interfaces GigabitEthernet 0/1 switchport」コマンドで設定を確認すると、以下のようになります。
よって正解は
・【1】static access
・【2】1
・【3】10
です。
その他の選択肢については、以下の通りです。
・【1】trunk
設問ではポートをアクセスポートに設定しているため、【1】の値は「static access」になります。よって誤りです。
音声VLANを設定するポートはアクセスポートに設定します。
・【2】10
設問ではデータVLANは設定されていないため、【2】の値（データVLAN）は「1」から変化はありません。よって誤りです。
・【3】1
音声VLANは「10」に設定されているため、【3】の値は「10」になります。よって誤りです。
参考
【音声VLAN】

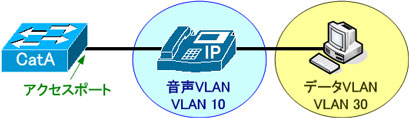

音声VLANとは、IP PhoneとPCのデータを別々のVLANに分離する機能です。
音声VLANを設定し、音声トラフィックとデータトラフィックを論理的に分離することで、音声トラフィックを優先的に処理できるようになります。
【音声VLAN設定時の主な注意点】
音声VLANを設定する際は以下の点に注意する必要があります。
・音声VLANを設定するポートはアクセスポートにする
・音声VLANを設定するポートではCDPを有効にしておく（CDPはデフォルトで有効になっているため、CDPの設定は必要ありません）
・音声VLANを設定すると自動的にPortFastが有効になる
【音声VLANで使用する主なコマンド】
(config-if)#switchport mode access
音声VLANを使用する場合、ポートはアクセスポートにします。
(config-if)#switchport voice vlan {VLAN_ID}
音声用のVLANを指定します。ここで設定された音声用のVLANは、CDPによってCisco IP Phoneに通知されます。
(config-if)#switchport access vlan {VLAN_ID}
PCデータ用のVLANを指定します。
#show interfaces [インターフェース] switchport
スイッチポートの設定情報を表示します。
音声VLAN設定例）
(config-if)#switchport mode access
(config-if)#switchport voice vlan 10
(config-if)#switchport access vlan 30

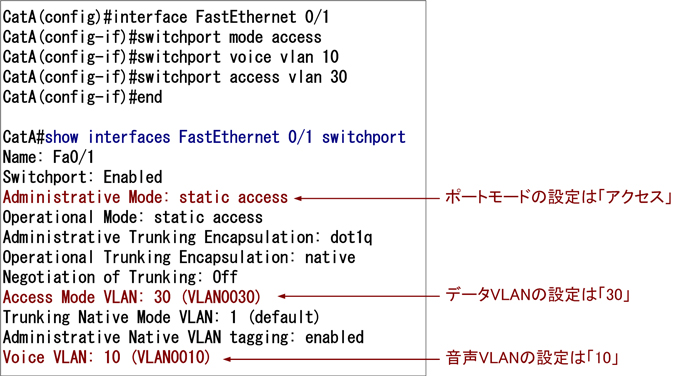

音声VLAN確認例）
#show interfaces FastEthernet 0/1 switchport
音声VLANとは、IP PhoneとPCのデータを別々のVLANに分離する機能です。
音声VLANを設定し、音声トラフィックとデータトラフィックを論理的に分離することで、音声トラフィックを優先的に処理できるようになります。
【音声VLAN設定時の主な注意点】
音声VLANを設定する際は以下の点に注意する必要があります。
・音声VLANを設定するポートはアクセスポートにする
・音声VLANを設定するポートではCDPを有効にしておく（CDPはデフォルトで有効になっているため、CDPの設定は必要ありません）
・音声VLANを設定すると自動的にPortFastが有効になる
【音声VLANで使用する主なコマンド】
(config-if)#switchport mode access
音声VLANを使用する場合、ポートはアクセスポートにします。
(config-if)#switchport voice vlan {VLAN_ID}
音声用のVLANを指定します。ここで設定された音声用のVLANは、CDPによってCisco IP Phoneに通知されます。
(config-if)#switchport access vlan {VLAN_ID}
PCデータ用のVLANを指定します。
#show interfaces [インターフェース] switchport
スイッチポートの設定情報を表示します。
音声VLAN設定例）
(config-if)#switchport mode access
(config-if)#switchport voice vlan 10
(config-if)#switchport access vlan 30
音声VLAN確認例）
#show interfaces FastEthernet 0/1 switchport
音声vlanがアクセスポートになるのはなぜか？
t
teto
投稿日 2025/01/24
データvlan1と音声vlan10ということは、複数のvlanが通っているので
ポートはトランクになるかと考えました。なぜアクセスポートになるのでしょうか？
2025/01/24 21:54
解説にもありますが、音声VLANを使用する場合、ポートはアクセスポートにします。
音声VLANは、 アクセスポート上で 音声トラフィックを特定のVLANに割り当てる機能です。
この仕組みでは、ポートをトランクとして設定する必要はなく、
アクセスポートとして設定されたままでデータVLANと音声VLANの両方を扱うことができます。
コメント
t
tym78
2025/01/27 17:06
なぜアクセスポートになるのでしょうか？
→音声VLANはCisco独自機能で、Ciscoがそのような仕様にしているからです。
参考URLにあるこちらの説明によるとポートの節約のためにそういう仕様にしていると考えられます。
Cisco IP Phone は、Catalystスイッチに接続できるポート、PCが接続できるポートの2ポートを持ちます。
これによってCatalystのポートを2ポート消費することなく、1ポートだけでPCとIP Phoneを接続できます。
しかしPCとIP Phoneを同一セグメント（同じVLAN）にすると、データトラフィックと音声トラフィックが
混在してしまい音質に悪影響を与える可能性があります。そこで、音声VLAN（Voice VLAN）を使用します。
コメント
この投稿に対して返信しませんか？
t teto
2025/01/28 04:46
返信ありがとうございます。
