【アクセスポートとトランクポート】
スイッチのポートは、どのVLANに対応しているかという観点で「アクセスポート」と「トランクポート」に分類されます。

・アクセスポート
1つのVLANに対応。エンドユーザーのPCを接続するポートなどに利用される。（デフォルトはVLAN1）

・トランクポート
複数のVLANに対応。スイッチ同士やスイッチとルータを接続（VLAN間通信の際に利用）するポートなどに利用される。
トランクリンクではIEEE 802.1Qを使用して、VLAN情報を識別します。

【図：アクセスポートとトランクポート】


【IEEE 802.1Q】
IEEE 802.1Qは、フレームにVLANタグを付けるための規格です。
フレームにVLANタグを付けることにより、スイッチ同士やスイッチとルータ間で送受信するフレームがどのVLANに属しているかを識別できるようになります。

IEEE 802.1Qの主な特徴は以下の通りです。
・IEEE標準規格
・送信元MACアドレスとタイプの間にタグフィールド（4byte）を追加
・FCSを再計算
・ネイティブVLAN（VLANタグを付けないフレーム）をサポート

【図：通常のEthernetフレームとIEEE 802.1Qフレーム】


【DTP】
DTP（Dynamic Trunking Protocol）は、スイッチとスイッチを接続したポートでネゴシエーションして、スイッチのポートを自動的にトランクポート、またはアクセスポートとして動作させるCisco独自のプロトコルです。

【コマンド構文：スイッチポートモード変更（DTPの設定）】
(config-if)#switchport mode {access | trunk | dynamic {auto | desirable}}


【スイッチポートモードの組み合わせ】


【コマンド構文：DTPの無効化】
(config-if)#switchport nonegotiate
対向のデバイスによってはDTPが正しく動作しないことがあります。（DTPをサポートしていないデバイスもあるため）
そのためトランクポートにする場合は、「switchport nonegotiate」でDTPを止めて「switchport mode trunk」で手動でトランクポートにすることが推奨されています。

【コマンド構文：VLANカプセル化方式の指定】
Switch(config-if)#switchport trunk encapsulation dot1q

【コマンド構文：トランクポートを通過できるVLANの変更】


【アクセスポートの設定例】
・Fa0/2をアクセスポートにして、VLAN20を割り当てる
Switch(config)#interface FastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20

・Fa0/5をアクセスポートにして、VLAN30を割り当てる
Switch(config)#interface FastEthernet 0/5
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 30

【トランクポートの設定例】
・Fa0/1のカプセル化方式を802.1Qにしてdynamic desirableモードにする
（対向とのネゴシエーションの結果トランクポートになる）
Switch(config)#interface FastEthernet 0/1
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode dynamic desirable

・Fa0/6のカプセル化方式を802.1Qにしてトランクポートにする
Switch(config)#interface FastEthernet 0/6
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk

【アクセスポートとトランクポートの確認】
アクセスポートになっているのか、トランクポートになっているのかは「show vlan」「show interfaces trunk」「show interfaces status」「show interfaces switchport」などのコマンドで確認できます。
各コマンドの表示は以下のようになります。なお、いずれもFa0/1とFa0/6がトランクポートになっている場合の表示例です。

・show vlan
「Ports」の項目に表示されるポートがアクセスポート
「Ports」の項目に表示されないポートがトランクポート


・show interfaces trunk
「Port」の項目に表示されないポートがアクセスポート
「Port」の項目に表示されるポートがトランクポート


・show interfaces status
「VLAN」の項目がVLAN番号になっているポートがアクセスポート
「VLAN」の項目がtrunkとなっているポートがトランクポート


・show interfaces switchport
「Operational Mode」の項目がaccessとなっているポートがアクセスポート
「Operational Mode」の項目がtrunkとなっているポートがトランクポート


【ネイティブVLAN】
ネイティブVLANはIEEE 802.1Qでサポートしている機能です。

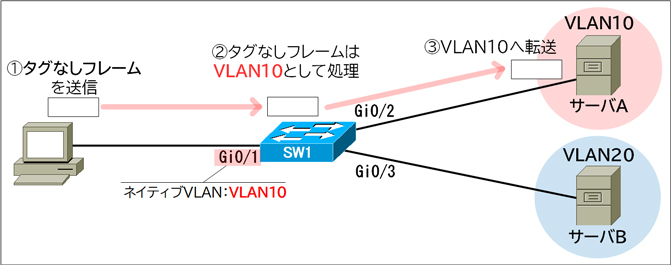

IEEE 802.1Qでは通常、フレームにタグを付けて送信しますがネイティブVLANにはタグを付けません。そのため、受信したフレームにタグが付いていない場合はネイティブVLANと判断できます。
これにより、IEEE 802.1Qに対応していない（タグを理解しない、タグ付け出来ない）デバイスとの互換性を持たせています。
ネイティブVLANは、スイッチを管理するトラフィック（CDPやSTPやDTPなど）の送受信で利用されます。

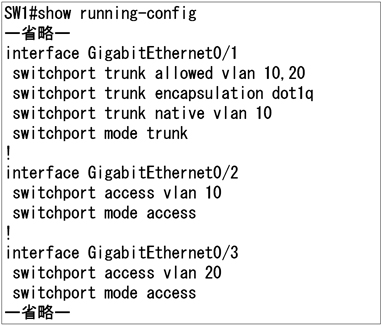

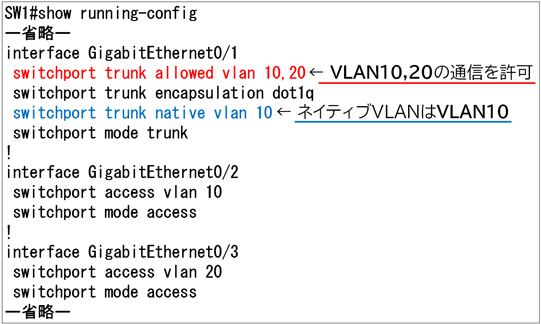

ネイティブVLANは「switchport trunk native vlan {VLAN番号}」コマンドで変更できます。変更していないデフォルトの状態ではVLAN1がネイティブVLANになっています。
